Брюки - чертежи выкроек
Женские брюки
Брюки женские
На рисунке изображены женские брюки, удобные для домашней работы, а также для прогулок и занятий спортом.
Для построения чертежа выкройки женских брюк (размер 50) необходимо спять следующие мерки:
длина брюк по боку 100 сантиметров
» от талии до колена 58 »
полуокружность талин 40 »
» бедер 52 сантиметра
ширина брюк по низу 24 сантиметра
Построение чертежа выкройки
Передняя половинка брюк
Вычерчиваем прямой угол с вершиной в точке А и сторонами произвольной длины.
Длина брюк.
От точки А вниз откладываем 100 сантиметров (длину брюк по мерке) и ставим точку Н.
От точки Н вправо проводим горизонтальную линию произвольной длины.
Линия колена.
От точки А вниз откладываем 58 сантиметров (длину от талин до колена по мерке) и ставим точку К, от которой вправо проводим горизонтальную линию произвольной длины.
Длина шага.
От точки А вниз откладываем 29 сантиметров и ставим точку Ш (1/2 полуокружности бедер по мерке плюс 3 сантиметра для всех размеров):
52 : 2 + 3 = 29 сантиметров.
От точки Ш проводим вправо горизонтальную линию произвольной длины.
Ширина шага.
От точки Ш вправо откладываем 32 сантиметра и ставим точку Ш1 (1/2 полуокружности бедер по мерке плюс 6 сантиметров для всех размеров):
52 : 2 + 6 = 32 сантиметра.
Линия переднего шва.
От точки Ш1 влево откладываем 5,2 сантиметра и ставим точку Ш2 (1/10 полуокружности бедер по мерке):
52 : 10 = 5,2 сантиметра.
Из точки Ш2 восстанавливаем перпендикуляр до пересечения с горизонтальной линией, идущей от точки А.
Точку пересечения обозначаем Т.
От точки Ш2 вверх откладываем также 5,2 сантиметра (расстояние, равное Ш1Ш2).
Угол с вершиной в точке Ш2 делим пополам и от точки Ш2 по линии деления угла (биссектрисе) откладываем 3 сантиметра.
Линию переднего шва проводим через точки Т, 5,2 и 3 к точке Ш1.
Линия заутюжки.
Линию ШШ1 делим пополам и через точку деления проводим вертикальную прямую.
Точку пересечения прямой с верхней горизонтальной линией обозначаем Т1, а с нижней горизонтальной линией, идущей от точки Н, обозначаем H1.
Линия талии.
От точки Т влево откладываем 25 сантиметров и ставим точку Т2 (1/2 полуокружности талии по мерке плюс 5 сантиметров для всех размеров):
40 : 2 + 5 = 25 сантиметров.
От точки Т2 вверх откладываем 1,5 сантиметра и ставим точку Т3.
Точки Т3 и Т через точку T1 соединяем.
Линия низа.
От точки H1 вправо и влево откладываем по 11 сантиметров и ставим точки Н2 и Н3 (1/2 ширины низа брюк по мерке минус 1 сантиметр для всех размеров):
24 : 2 — 1 = 11 сантиметров.

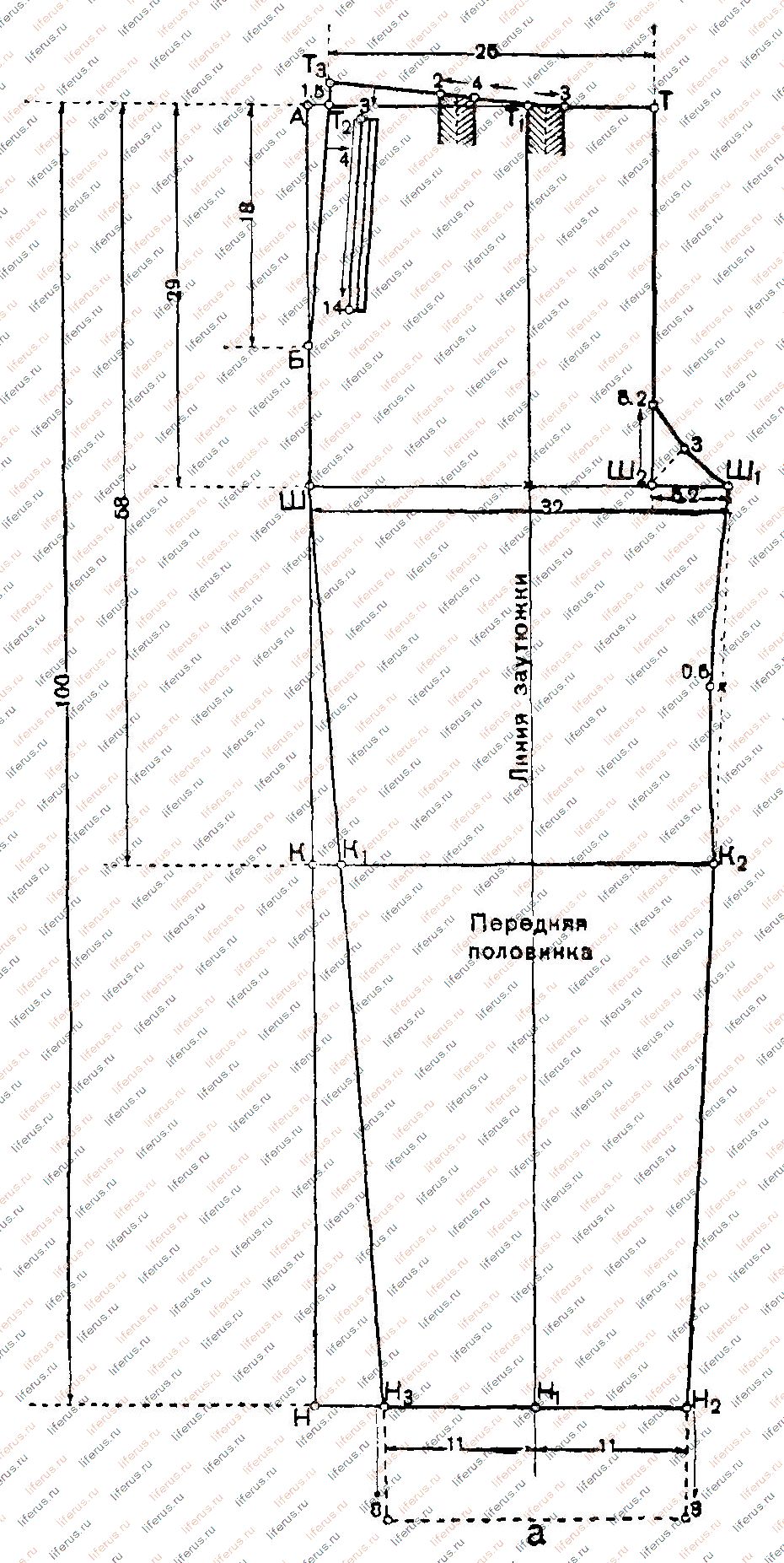

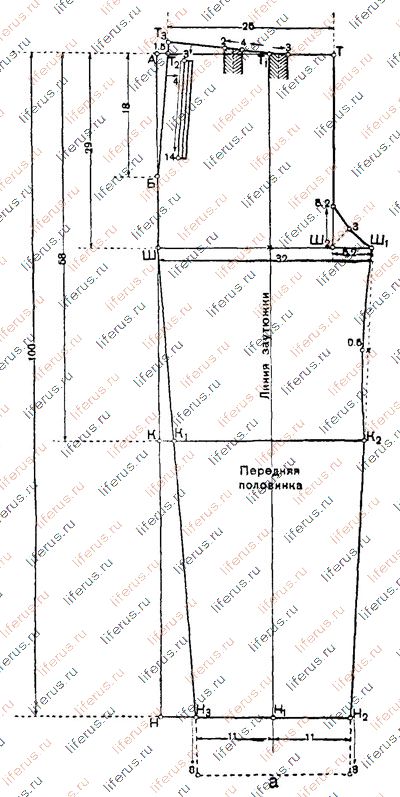

Чертёж выкройки передней половинки женских брюк
Линия бокового шва.
От точки А вниз по линии АН откладываем 18 сантиметров и ставим точку Б.
Линию бока проводим через точки Т3, Т2, Б, Ш к точке Н3.
Пересечение с горжюнтальнЪй линией, идущей от точки К, обозначаем К1.
Линия шагового шва.
Точки Ш1 и Н2 соединяем.
Пересечение с горизонтальной линией, идущей от точки К, обозначаем К2.
Расстояние Ш1К2 делим пополам и от точки деления влево откладываем 0,5 сантиметра.
Линию шагового шва проводим через точки Ш1, 0,5, К2 к точке H2.
Вытачки или мягкие складочки на линии талии.
От точки T1 вправо откладываем 3 сантиметра (глубину вытачки).
От точки Т1 влево откладываем 4 сантиметра и из полученной, точки влево откладываем 2 сантиметра (глубину второй вытачки).
Из точек 2, 4, T1 и 3 проводим вниз вертикальные линии произвольной длины.
Прибавка на манжету по низу брюк.
Из точек Н2 и Н3 проводим вниз линии длиной по 8 сантиметров.
Точки 8 н 8 соединяем.
Боковой карман.
Карман намечаем ниже линии талии на 3 сантиметра, а от бокового шва — на расстоянии 4 сантиметров.
Длина кармана равна 14 сантиметрам.
Задняя половинка брюк.
Вычерчиваем чертеж выкройки передней половинки брюк и ставим все буквенные обозначения.
На основе этого чертежа приступаем к вычерчиванию выкройки задней половинки брюк.
Линия шага.
От точки Ш1 (на линии ШШ1) откладываем вправо 7,7 сантиметра и ставим точку Ш3 (1/10 полуокружности бедер по мерке плюс 2,5 сантиметра для всех размеров):
52 : 10 + 2,5 = 7,7 сантиметра.
Расстояние Ш1Ш3 делим пополам и от точки деления вниз под прямым утлом к линии Ш1Ш3 откладываем 1 сантиметр.
Линия шагового шва.
От точки К2 (на линии K1К2) вправо откладываем 4 сантиметра и ставим точку К3.
От Н2 вправо откладываем 1 сантиметр и ставим точку Н4.
Линию проводим через точки Ш3 и К3 к точке Н4.
Расстояние Ш3К3 делим пополам и от точки деления влево под прямым углом к линии Ш3К3 откладываем 0,5 сантиметра.
Линию шагового шва проводим через точки Ш3, 0,5, К3 и Н4.

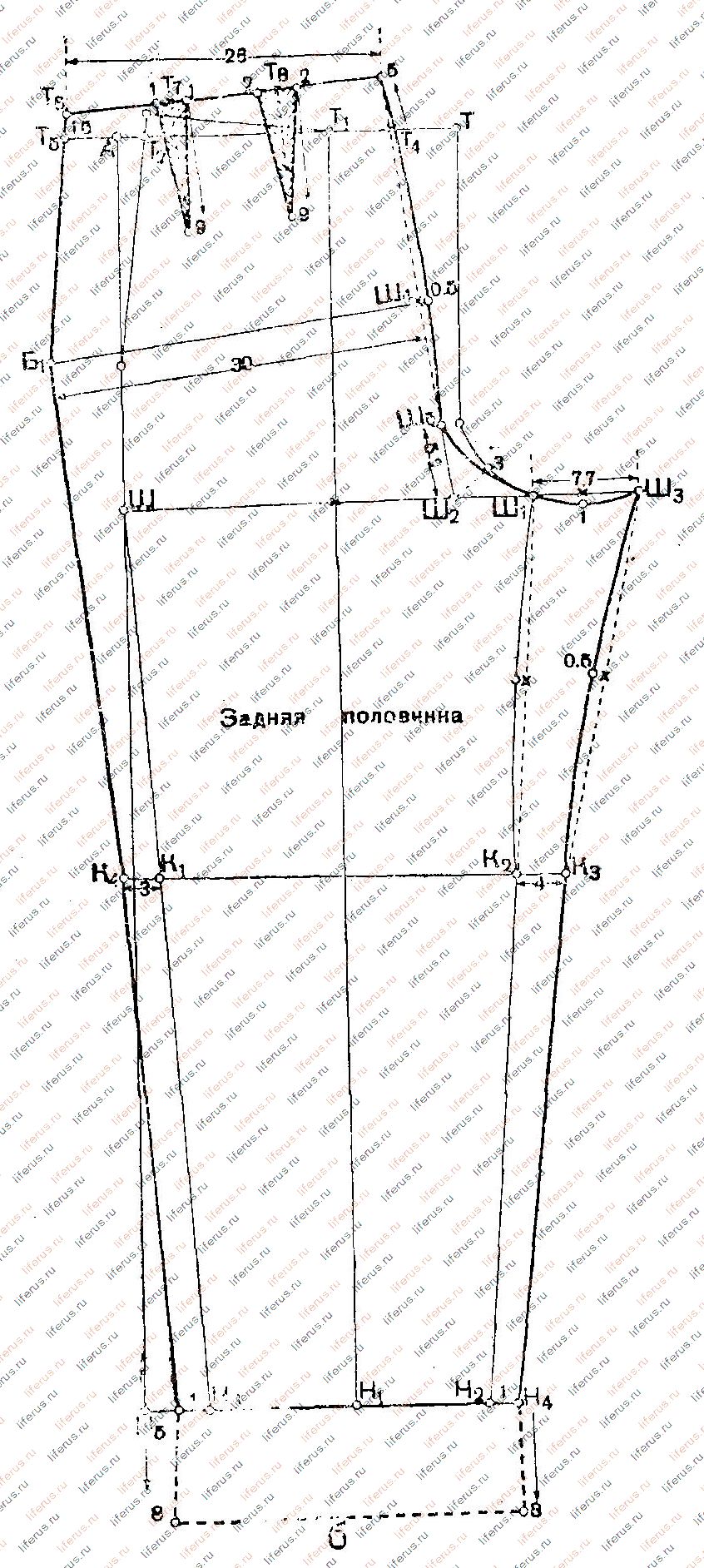

Чертеж выкройки задней половинки женских брюк
Линия сидения и вспомогательная линия.
Расстояние TT1 делим пополам.
Точку деления обозначаем Т4.
Точки Ш2 и Т4 соединяем наклонной линией и продолжаем ее от точки Т4 на 5 сантиметров.
Расстояние Ш2Т4 делим пополам, точку деления обозначаем Ш4.
От точки Ш4 вправо под прямым углом к линии Т4Ш2 откладываем 0,5 сантиметра.
От точки Ш2 по линии Ш2Т4 откладываем 5,2 сантиметра и ставим точку Ш5 (1/10 полуокружности бедер по мерке):
52 : 10 = 5,2 сантиметра.
Линию сидения проводим через точки 5, 0,5, Ш5, Ш1 и 1 к точке Ш3.
Из точки Ш4 под прямым углом к линии Т4Ш2 проводим влево линию длиной 30 сантиметров и ставим точку Б1 (1/2 полуокружности бедер по мерке плюс 4 сантиметра для всех размеров):
52 : 2 + 4 = 30 сантиметров.
Линия талии.
От точки А горизонтальную линию AT произвольно удлиняем влево.
От точки Т4 влево откладываем 26 сантиметров и ставим точку Т5 (1/2 полуокружности талии по мерке плюс 6 сантиметров для всех размеров):
40 : 2 + 6 = 26 сантиметров.
От точки Т5 вверх откладываем 1,5 сантиметра и ставим точку Т6.
Точки Т6 и 5 соединяем.
Линия бокового шва.
От точки К1 влево откладываем 3 сантиметра и ставим точку К4.
От точки Н3 влево откладываем 1 сантиметр.
Линию бокового шва проводим через точки Т6, Т5, Б1 К4 к точке 1 (на линии Н5Н4).
Вытачки по линии талии.
Линию талии (от точки Т6 до точки 5) делим на три равные части.
Точки деления обозначаем Т7 и Т8.
Из этих точек опускаем перпендикуляры и на них откладываем по 9 сантиметров.
От точки Т7 вправо и влево откладываем по 1 сантиметру и получившиеся точки соединяем с точкой 9.
От точки Т8 вправо и влево откладываем по 2 сантиметра и эти точки соединяем с точкой 9.
Линия низа.
Линия низа проходит через точки 1 и Н4.
Прибавка на манжету по низу брюк.
Из точек 1 и Н4 проводим прямые линии вниз (на 8 сантиметров).
Точки 8 и 8 соединяем.
