Бюстгальтер построение выкройки
БЮСТГАЛЬТЕР до ТАЛИИ БЕЗ БРЕТЕЛЕК (рис. 2)
Рис. 2.
Чертёж выкройки бюстгальтера
до талии без бретелек.
Рекомендуется до 50-го размера. Для построения чертежа выкройки необходимо снять следующие мерки:
1. Полуокружность груди - 48 см
2. Полуокружность талии - 38 см
Построение передней части
Вычертить прямоугольник АБВГ (рис. 2,а).
Длина передней части.
Вертикальные линии АГ и БВ равны 20 см мерки полуокружности груди минус 4 см для всех размеров):
48 : 2 - 4 = 20 см.
Ширина передней части.
Горизонтальные линии АБ и ГВ равны 10 см (1/4 мерки полуокружности талии по мерке плюс 0,5 см для всех размеров):
38 : 4 + 0,5 = 10 см.
Нижняя линия.
От точки Г вверх отложить 4 си (для всех размеров) и поставить точку Н. Точки В и Н соединить пунктирной линией, разделить её пополам и от точки деления вверх под прямым углом к линии НВ отложить 1 см и поставить точку Н1. Точки Н, Н1, В соединить.
Вырез для чашечки.
От точки Н вверх отложить 8 см и поставить точку Ч (1/6 мерки полуокружности груди):
48 : 6 = 8 см.
От точки Б влево отложить 2 см и поставить точку Ч1. Точки Ч и Ч1 соединить пунктирной линией, разделить её на 4 равные части.
От точек деления вниз под прямым углом к линии ЧЧ1 отложить: от верхней точки деления 2 см и поставить точку Ч2, от средней точки деления 2,5 см и поставить точку Ч3, от нижней точки деления 2 см и поставить точку Ч4. Линию выреза чашечки провести через точки Ч1, Ч2, Ч3, Ч4 к точке Ч.

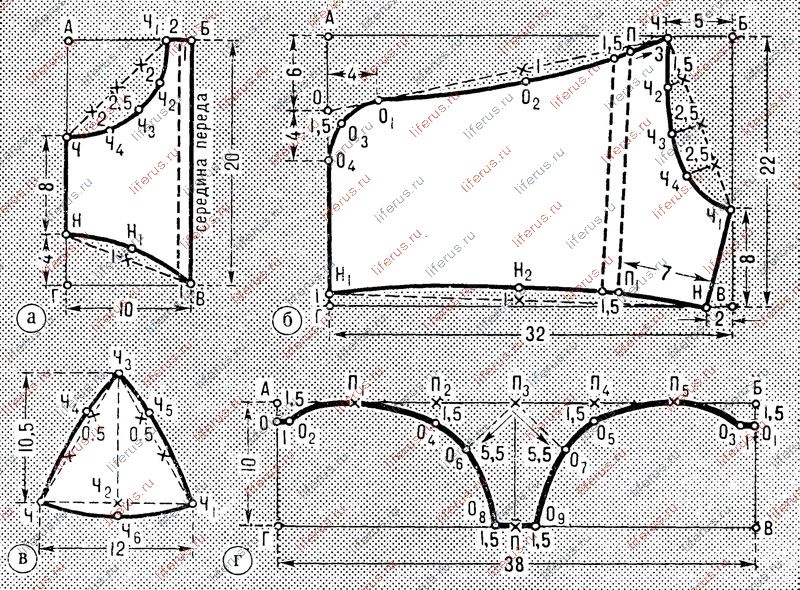

Рис. 2. Чертёж выкройки бюстгальтера до талии без бретелек.
Твёрдая прокладка.
От точек Б и В влево отложить по 1 см. Полученные точки соединить пунктирной линией.
Построение боковой и задней частей
Вычертить прямоугольник АБВГ (рис. 2,б).
Ширина боковой и задней частей.
Горизонтальные линии АБ и ГВ равны 32 си (мерка полуокружности талии минус 6 см для всех размеров):
38 - 6 = 32 см.
Длина боковой и задней частей.
Вертикальные линии АГ и БВ равны 22 см (1/2 мерки полуокружности груди минус 2 см для всех размеров):
48 : 2 - 2 = 22 см.
Вырез для чашечки.
От точки Б влево отложить 5 см и поставить точку Ч. От точки В вверх отложить 8 см и поставить точку Ч1 (1/6 мерки полуокружности груди):
48 : 6 = 8 см.
Точки Ч и Ч1 соединить пунктирной линией, разделить её на 4 равные части, от точек деления влево под прямым углом к линии ЧЧ1 отложить: от верхней точки деления 1,5 см и поставить точку Ч2, от средней и нижней точек деления отложить по 2,5 си п поставить точки Ч3 и Ч4. Точки Ч, Ч2, Ч3, Ч4, Ч, соединить.
Боковой шов.
От точки В влево отложить 2 см п поставить точку Н. Точки Ч1 и Н соединить.
Линия низа.
От точки Г вверх отложить 1 см и поставить точку Н1. Точки Н1 и Н соединить пунктирной линией, разделить её пополам, от точки деления вверх под прямым углом к линии HН1 отложить 1 см и поставить точку Н2. Точки Н1, Н2, Н соединить вогнутой линией.
Верхняя линия.
От точки А вниз отложить 6 см и поставить точку О. Точки О и Ч соединить пунктирной линией.
От точки О по пунктирной линии вправо отложить 4 см и поставить точку О1. Пунктирную линию Ч01 разделить пополам.
От точки деления вниз под прямым углом к линии О1Ч отложить 1 см и поставить точку 02.
От точки О по линии, делящей угол пополам, отложить 1,5 см и поставить точку 03. От точки О вниз отложить 4 см и поставить точку О4. Точки Ч, 02, О1, 03, 04, H1 соединить.
Твёрдая прокладка.
От точки Ч (по верхней линии бюстгальтера) влево отложить 3 см и поставить точку П. От точки Н (по нижней линии) влево отложить 7 см и поставить точку П1. Точки П и П1 соединить пунктирной линией, от каждой из этих точек влево отложить по 1,5 см, полученные точки соединить пунктирной линией.
Построение 1/4 чашечки (рис. 2, в).
Провести горизонтальную пунктирную линию длиной 12 см и поставить точки Ч и Ч1. Линию ЧЧ1 разделить пополам.
Точку деления обозначить Ч2 и из неё восстановить перпендикуляр длиной 10,5 см и поставить точку Ч3. Точки Ч и Ч3 соединить пунктирной линией, разделить её на 3 равные части, от верхней точки деления влево под прямым углом к линии ЧЧ3 отложить 0,5 см и поставить точку Ч4. Точки Ч3, Ч4, Ч соединить.
Точки Ч1 и Ч3 соединить пунктирной линией, разделить её на 3 равные части, от верхней точки деления вправо под прямым углом к линии Ч1 Ч3 отложить 0,5 см и поставить точку Ч5. Точки Ч3, Ч5, Ч1 соединить. От точки Ч2 вниз отложить 1 см и поставить точку Ч6. Точки Ч, Ч6, Ч1 соединить.
Чашечка бюстгальтера состоит из четырёх таких частей.
Форма проволоки
Вычертить прямоугольник АБВГ (рис. 2, г).
Ширина прямоугольника.
Вертикальные линии АГ и БВ равны 10 см.
Длина прямоугольника.
Горизонтальные линии АБ и ГВ равны 38 см. Линию ВГ разделить пополам и точку деления обозначить П. Линию АБ разделить на 6 равных частей.
Точки деления обозначить П1, П2, П3, П4, П5. Точки П и П3 соединить.
От точек А и Б вниз отложить по 1,5 см и поставить точки О и 01. От точек О и О1 соответственно вправо и влево отложить по 1 см и поставить точки 02 и 03.
От точек П2 и П4 вниз отложить по 1,5 см и поставить точки 04 и 05.
От точки П3 по линиям, делящим левый и правый углы пополам, отложить по 5,5 см и поставить точки 06 и О7. От точки П влево и вправо отложить по 1.5 см и поставить точки 08 и 09.
Точки О, О2, П1, О4, О6, П, 09, 07, 05, П5, О3, O1 соединить.
При примерке бюстгальтер подгоняют точно по фигуре.
