ЛЕТНЕЕ ПОЛУПАЛЬТО
Летнее полупальто
На рисунке изображено летнее полупальто.
Для построения чертежа его выкройки (размер 48) необходимы следующие мерки:
длина полупальто 80 сантиметров
» спины до талии 38 »
» переда до талии 51 »
» плеча 14 сантиметров
полуокружность шеи 18 сантиметров
» груди 48 »
» талии 38 »
» бедер 50 »
длина рукава 58 сантиметров
полуокружность запястья 9 сантиметров
Построение чертежа выкройки
Вычерчиваем прямоугольник АВСД, вертикальные линии которого АД и ВС равны 80 сантиметрам — длине полупальто по мерке, а горизонтальные линии АВ и СД, соответствующие ширине полупальто, равны 55 сантиметрам (полуокружности груди по мерке плюс 7 сантиметров для всех размеров):
48 + 7 = 55 сантиметров.
Глубина проймы.
Отточки А вниз по линии АД откладываем 20 сантиметров и ставим точку Г (1/3 полуокружности грузди по мерке плюс 4 сантиметра для всех размеров):
48 : 3 г 4 = 20 сантиметров.
От точки Г вправо проводим горизонтальную линию до пересечения с линией ВС.
Точку пересечения обозначаем Г1.
Линия талии.
От точки А вниз по линии АД откладываем 38 сантиметров (длина спины до талии по мерке) и ставим точку Т.
Из точки Т проводим вправо горизонтальную линию до пересечения с линией ВС.
Точку пересечения обозначаем Т1.
Линия бедер.
От точки Т вниз по линии АД откладываем 18 сантиметров и ставим точку Л.
От точки Л вправо проводим горизонтальную линию до пересечения с линией ВС.
Точку пересечения обозначаем Л1.
Ширина спины.
От точки Г вправо по линии ГГ1 откладываем 19,5 сантиметра и ставим точку Г2 (1/3 полуокружности груди по мерке плюс 3,5 сантиметра для всех размеров):
48 : 3 + 3,5 = 19,5 сантиметра.
Из точки Г2 восстанавливаем перпендикуляр на линию АВ, точку пересечения с которой обозначаем П.
Ширина проймы.
От точки Г2 вправо по липни ГГ1 откладываем 13 сантиметров и ставим точку Г3 (1/4 полуокружности груди по мерке плюс 1 сантиметр для всех размеров):
48 : 4 + 1 = 13 сантиметров.
Подъем полочки.
Линию ВС продолжаем вверх произвольно, а затем от точки Г1 вверх откладываем 24,5 сантиметра и ставим точку Ш (1/2 полуокружности груди по мерке плюс 0,5 сантиметра для всех размеров):
48 : 2 + 0,5 = 24,5 сантиметра.
Из точки Г3 проводим лииию, перпендикулярную линии АВ, длиной также 24,5 сантиметра и ставим точку П1.
Точку пересечения линии Г31П1 с линией АВ обозначаем П2.
Точки П1 и Ш соединяем.
Вспомогите льные точки линии плеча и проймы.
Линии ПГ2 и П2Г3 делим на четыре равные части.
Спуск линии проймы.
От точек Г2 и Г3 вертикальные линии продолжаем вниз на 2 сантиметра (для всех размеров).
Точки 2 и 2 соединяем.
Линии бока.
От точки 2 (левая точка спуска проймы) откладываем вправо 4 сантиметра (для всех размеров) и ставим точку Г4.
Из точки Г4 опускаем перпендикуляр до пересечения с линией СД.
Точку пересечения его с линией ТТ1 обозначаем Т2.

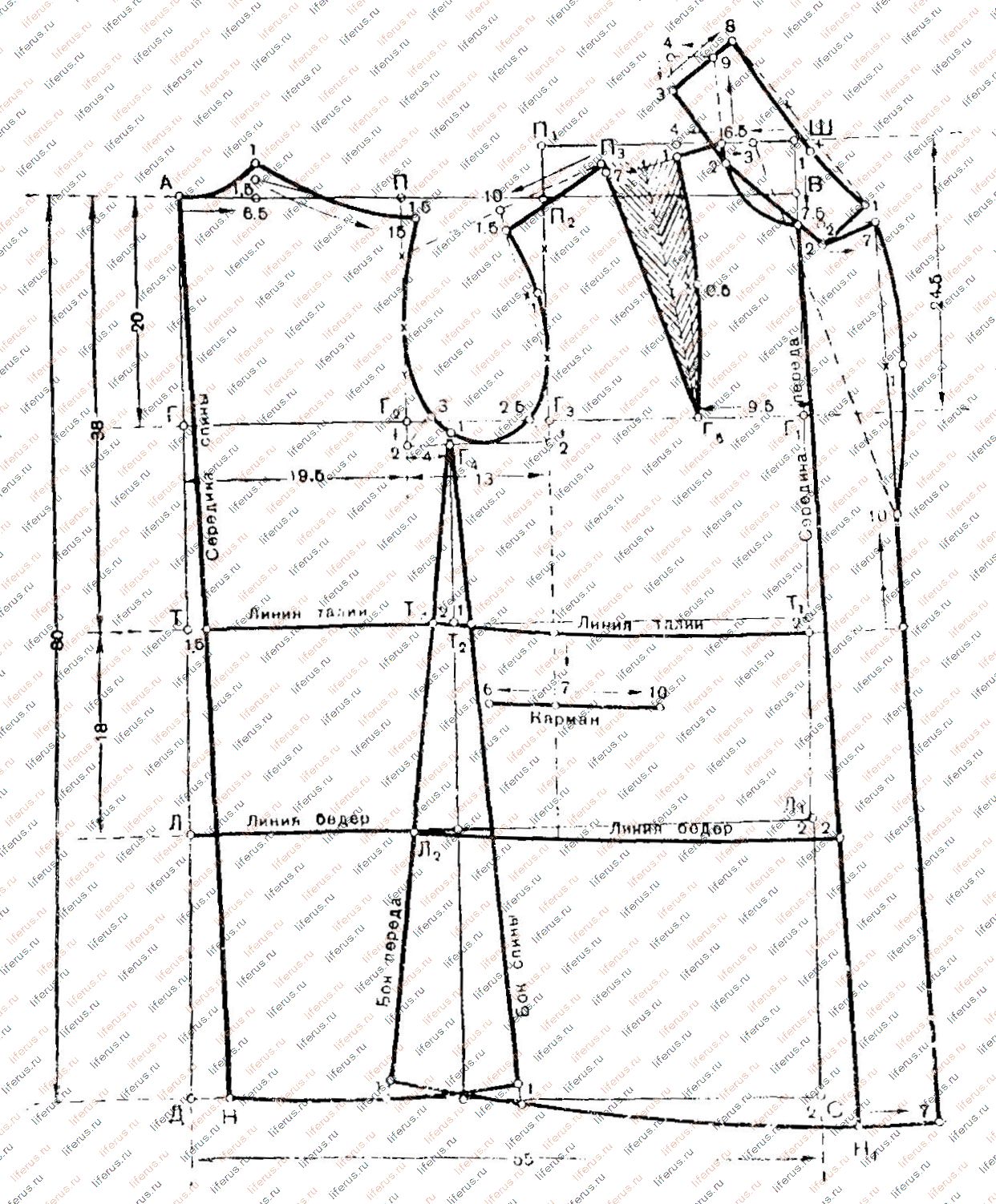

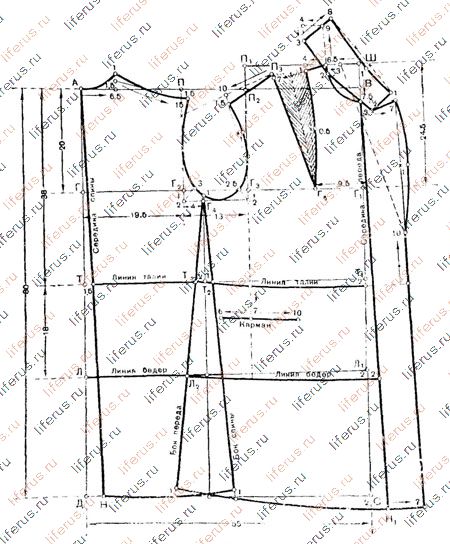

Чертёж выкройки летнего полупальто
Закончив вспомогательные построения, переходим к построению спины, а затем и переда.
Спина
Вырез горловины.
Ол точки А вправо по линии АВ откладываем 6,5 сантиметра (1/3 полуокружности шеи по мерке плюс 0,5 сантиметра для всех размеров):
18 : 3 + 0,5 = 6,5 сантиметра.
От точки 6,5 вверх откладываем 1,5 сантиметра, а затем вверх еще 1 сантиметр (для всех размеров).
Точки А и 1 соединяем.
Наклон плеча.
От точки П вниз откладываем 1,5 сантиметра.
Линия плеча.
От точки 1,5 (горловина) через точку 1,5 (наклон плеча) проводим линию плеча длиной 15 сантиметров (длина плеча по мерке плюс 1 сантиметр для всех размеров):
14 + 1 = 15 сантиметров.
Точку 1 соединяем с линией плеча.
Линия проймы.
Угол с вершиной в точке 2 (левая точка спуска проймы) делим пополам и от точки 2 по биссектрисе угла откладываем 3 сантиметра (для всех размеров).
От точки Г4 линию бока продолжаем вверх на 1 сантиметр (для всех размеров).
Линию проймы проводим от точки 15 (линия плеча) через среднюю точку деления линии ПГ2 и точку 3 к точке 1.
Середина спины.
От точки Т вправо по линии ТТ1 откладываем 1,5 сантиметра (для всех размеров).
Середину спины проводим от точки А через точку 1,5 и далее до пересечения с линией СД.
Точку пересечения обозначаем H.
Боковой шов.
От точки Т2 вправо по линии TT1 откладываем 1 сантиметр (для всех размеров).
Линию бокового шва проводим через точки 1, Г4 и 1 до пересечения с линией СД.
От точки пересечения вверх откладываем 1 сантиметр (для всех размеров).
Линия низа.
Точки 1 и H соединяем.
Перед
Вырез горловины.
От точки Ш влево по линии П1Ш откладываем 6,5 сантиметра (1/3 полуокружности шеи по мерке плюс 0,5 сантиметра для всех размеров):
18 : 3 + 0,5 = 6,5 сантиметра.
От точки Ш вниз по линии ШС откладываем 7,5 сантиметра (1/3 полуокружности шеи по мерке плюс 1,5 сантиметра для всех размеров):
18 : 3 + 1,5 = 7,5 сантиметра.
Точки 6,5 и 7,5 соединяем вогнутой линией.
Длина плеча от выреза горловины до нагрудной вытачки.
От точки 6,5 влево откладываем 4 сантиметра (для всех размеров).
От точки 4 вниз откладываем 1 сантиметр (для всех размеров).
Точки 1 и 6,5 соединяем.
Нагрудная вытачка.
От точки Г1 влево по линии ГГ1 откладываем 9,5 сантиметра и ставим точку Г5 (вырез горловины переда плюс длина плеча от выреза горловины до нагрудной вытачки, минус 1 сантиметр для всех размеров):
6,5 + 4 — 1 = 9,5 сантиметра.
Точки 1 и Г5 соединяем пунктирной линией и делим ее пополам.
От точки деления вправо откладываем 0,5 сантиметра (для всех размеров).
Линию вытачки проводим через точки 1 и 0,5 к точке Г5.
От точки 1 влево (по наклону) откладываем 7 сантиметров (длина переда по мерке минус 1/3 полуокружности шеи по мерке, минус длина спины до талии по мерке):
51 — (18 : 3) — 38 = 7 сантиметров.
Линию вытачки от точки 1 до точки Г5 измеряем.
Затем проводим линию вытачки от точки Г5 через точку 7 длиной, равной длине вытачки от точки 1 до точки Г5, и ставим точку П3. (Стороны вытачки должны быть равны между собой).
Длина плеча от нагрудной вытачки до проймы.
Точку П3 соединяем пунктирной линией с верхней точкой деления линии ПГ2.
Затем от точки П3 влево по пунктирной линии откладываем 10 сантиметров (длина плеча по мерке минус 4 сантиметра — длина плеча от выреза горловины до нагрудной вытачки):
14 — 4 = 10 сантиметров.
Точку 10 и нижнюю точку деления линии П2Г3 соединяем пунктирной линией.
От точки 10 вниз откладываем 1,5 сантиметра (для всех размеров).
Точки 1,5 и П3 соединяем.
Линия проймы.
Пунктирную линию от точки 1,5 до нижней точки деления линии П2Г3 делим пополам и от точки деления вправо под прямым углом к пунктирной линии откладываем 1 сантиметр (для всех размеров).
От точки 2 (левая точка спуска проймы) по биссектрисе угла откладываем 2,5 сантиметра (для всех размеров).
Линию проймы проводим через точки 1,5, 1, нижнюю точку деления линии П2Г3 и точку 2,5, касаясь линии спуска проймы, к точке 1.
Боковой шов.
От точки Т2 влево откладываем 2 сантиметра (для всех размеров) и ставим точку Т3.
Боковой шов проводим от точки 1 через точки Г4, T3 до пересечения с линией СД.
От точки пересечения вверх откладываем 1 сантиметр (для всех размеров).
Точку пересечения с линией ЛЛ1 обозначаем Л2.
Линия талии.
От точки Т1 вниз откладываем 2 сантиметра (для всех размеров).
Точки 2 и Т3 соединяем.
Линия бедер.
От точки Л1 вниз откладываем 2 сантиметра (для всех размеров).
Точки 2 и Л2 соединяем.
Линия низа.
От точки С линию ВС продолжаем вниз на 2 сантиметра (для всех размеров).
Точки 2 и 1 соединяем.
Середина переда.
От точки 2 (линия низа) линию низа удлиняем вправо произвольно.
От точки 2 (линия бедер) линию бедер удлиняем вправо на 2 сантиметра (для всех размеров).
Линию середины переда проводим через точки 7,5 (на линии ВС) и 2 (линия бедер) до пересечения с линией низа.
Точку пересечения обозначаем Н1.
Боковой карман.
От точки 2 (правая точка спуска проймы) проводим вниз пунктирную линию произвольном длины.
От точки пересечения этой линии с линией талин откладываем вниз 7 сантиметров (для всех размеров).
Через точку 7 проводим линию, параллельную линии талии, вправо - длиной 10 сантиметров, а влево - длиной 6 сантиметров).
Прибавка на борт и воротник.
От точек 7,5 (на линии ВС) и Н1 вправо откладываем по 7 сантиметров (для всех размеров).
Точки 7,5, 7, 7 и Н1 соединяем.
От точки 6,5 (на линии G1Ш) вниз по вырезу горловины откладываем 2 сантиметра (для всех размеров).
Затем от точки 7,5 (на линии ВС) откладываем вправо 2 сантиметра, а вниз от этой точки откладываем также 2 сантиметра (для всех размеров).
Точки 2. 2 и 7 соединяем.
От точки 2 (на линии талии) линию талии удлиняем вправо до пересечения с линией борта, а от точки пересечения вверх откладываем 10 сантиметров (для всех размеров).
Затем расстояние от точки 7 (верхней) до точки 10 делим пополам и от точки деления вправо откладываем 1 сантиметр (для всех размеров).
Линию борта заканчиваем, проведя линию через точки 7 и 1 к точке 10.
От точки G,5 (на линии П1 Ш) откладываем вверх 9 сантиметров.
От точки 9 влево откладываем 4 сантиметра, а от точки 4 вниз — 3 сантиметра.
Точки 3 и 2 соединяем.
От точки 3 через точку 9 проводим линию длиной 8 сантиметров.
От точки 7 вверх откладываем 1 сантиметр.
Точки 1 и 2 соединяем.
Точки 8 и 1 соединяем пунктирной линией, делим ее на три равные части и от нижней точки деления вниз под прямым углом к пунктирной линии откладываем 1 сантиметр.
Точки 8, 1 и 1 соединяем.
Линия сгиба борта.
От точки 6,5 (на линии П1Ш) откладываем вправо 3 сантиметра (для всех размеров).
Точки 3 и 10 соединяем пунктирной линией.
Двухшовный рукав.
Вычерчиваем прямоугольник АВСД, вертикальные линии которого АД и ВС равны 58 сантиметрам — длине рукава по мерке, а горизонтальные линии АВ и СД, соответствующие ширине прямоугольника, равны 20 сантиметрам (1/3 полуокружности груди по мерке плюс 4 сантиметра для всех размеров):
48 : 3 + 4 = 20 сантиметров.
Высота оката.
Отточки А вниз по линии АД откладываем 17 сантиметров и ставим точку Р (3/4 глубины проймы полупальто плюс 2 сантиметра для всех размеров):
20 : 4 x 3 + 2 = 17 сантиметров.
От точки Р вправо проводим горизонтальную линию до пересечения с линией ВС.
Точку пересечения обозначаем Р1.
Линия локтя.
Расстояние РД (на линии АД) делим пополам.
От точки деления вверх откладываем 2 сантиметра (для всех размеров) и ставим точку Л.
Через точку Л проводим горизонтальную линию произвольной длины.
Точку пересечения с линией ВС обозначаем Л1.

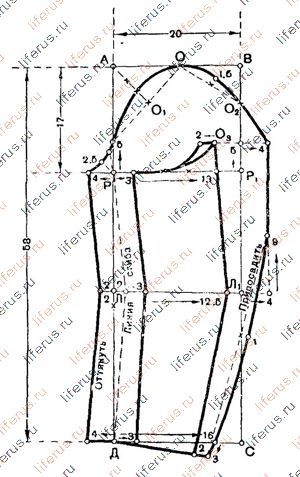

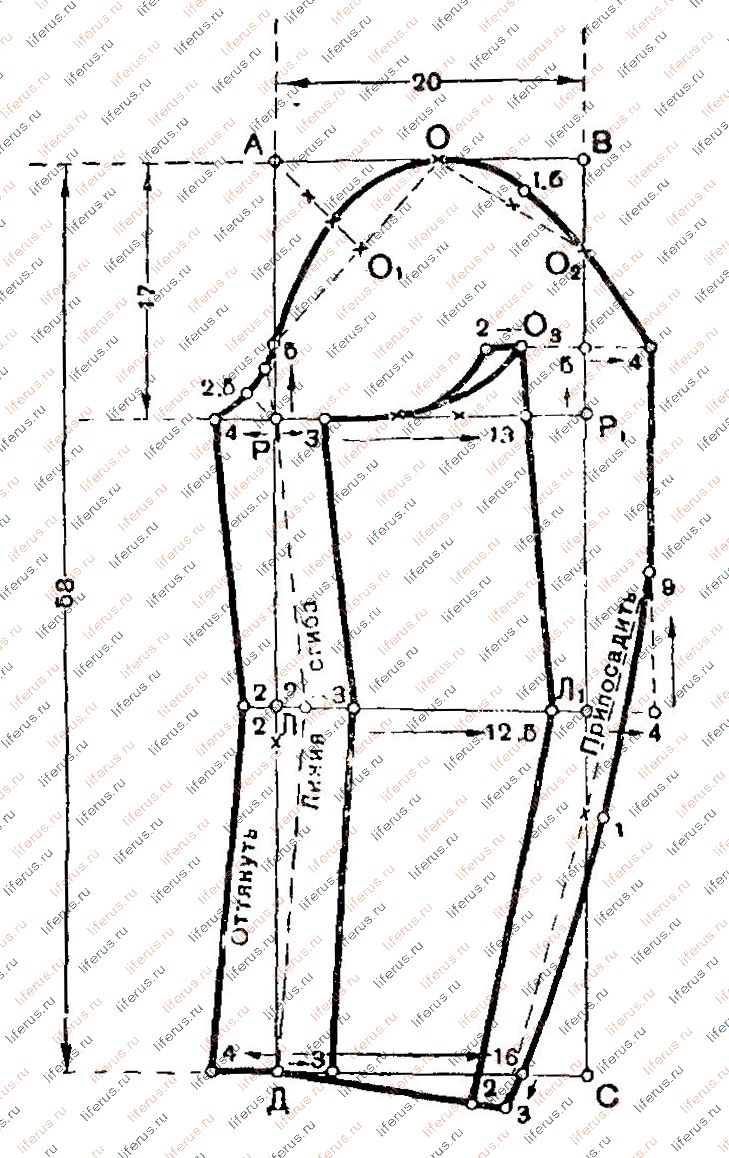

Чертеж выкройки двухшоваого рукава
Верхняя половинка рукава
Передний шов рукава.
От точек Р и Д влево перпендикулярно линии АД откладываем по 4 сантиметра (для всех размеров).
От точки Л влево откладываем 2 сантиметра (для всех размеров).
Точки 4, 2 и 4 соединяем.
Окат рукава.
Линию АВ делим пополам, точку деления обозначаем О.
Угол с вершиной в точке Р делим пополам и от точки Р по биссектрисе угла откладываем 2 5 сантиметра (для всех размеров).
От точки Р вверх по линии РА откладываем 5 сантиметров (1/4 глубины проймы полупальто):
20 : 4 = 5 сантиметров.
Точки 5 и О соединяем пунктирной линией, делим се пополам и точку деления обозначаем 01.
Точки А и 01 соединяем пунктирной линией, делим ее на три равные части.
От точки Р1 вверх по линии Р1В откладываем 5 сантиметров (1/4 глубины проймы полупальто):
20 : 4 = 5 сантиметров.
Через точку 5 проводим горизонтальную линию произвольной длины.
Расстояние от точки 5 до точки В делим пополам, точку деления обозначаем 02.
Точки О и О2 соединяем пунктирной линией, делим ее пополам и от точки деления вверх под прямым углом к пунктирной линии откладываем 1,5 сантиметра (для всех размеров).
От точки 5 вправо откладываем 4 сантиметра (для всех размеров).
Линию оката рукава проводим через точки 4, 2,5, 5 (на линии АД), нижнюю точку деления линии АО1 и точки О (на линии АВ), 1,5, О1 к точке 4.
О — высокая точка рукава.
Локтевой шов.
От точки Д вправо по линии СД откладываем 16 сантиметров (полуокружность запястья по мерке плюс 7 сантиметров для всех размеров):
9 + 7 = 16 сантиметров.
От точки Л1 вправо по продолжению линии ЛЛ1 откладываем 4 сантиметра (для всех размеров).
Точки 4 и 4 (окат рукава) соединяем.
От точки 4 (локтевая линия) вверх откладываем 9 сантиметров (для всех размеров).
Точки 9 и 16 (на линии СД) соединяем пунктирной линией, делим ее пополам и от точки деления вправо под прямым углом к пунктирной линии откладываем 1 сантиметр (для всех размеров).
Локтевой шов проводим от точки 4 (конец линии оката справа) через точки 9 и 1 к точке 16 и заканчиваем ее, продолжив линию от точки 16 вниз на 3 сантиметра (для всех размеров).
Линия низа.
Точки 4, Д и 3 соединяем.
Линия сгиба передней части рукава.
От точки Л вправо откладываем 2 сантиметра (для всех размеров).
Линию сгиба проводим через точки Д, 2, Р (на линии АД) до пересечения с линией оката рукава.
Нижняя половинка рукава
Передний шов.
От точек Р (на линии АД), 2 (середина линии сгиба передней части рукава) и Д вправо откладываем по 3 сантиметра (для всех размеров).
Точки 3, 3 и 3 соединяем.
Локтевой шов.
От точки 3 (верхней) вправо по линии PP1 откладываем 13 сантиметров (1/4 полуокружности груди по мерке плюс 1 сантиметр для всех размеров):
48 : 4 + 1 = 13 сантиметров.
От точки 3 (локтевая линия) вправо по линии ЛЛ1 откладываем 12,5 сантиметра (1/4 полуокружности груди по мерке плюс 0,5 сантиметра для всех размеров):
48 : 4 + 0,5 = 12,5 сантиметра.
От точки 3 (правый конец линии низа рукава) по линии низа влево откладываем 2 сантиметра (для всех размеров).
Точки 2 (линия низа) и 12,5 соединяем, затем от точки 12,5 через точку 13 проводим линию до пересечения с пунктирной линией.
Точку пересечения обозначаем 03.
Выемка рукава.
Расстояние от точки 3 (на линии РР1) до точки 13 делим на три равные части.
Линию выемки рукава проводим через точки 3 (на линии РР1), левую точку деления расстояния от точки 3 до точки 13 проводим к точке 03.
От точки 03 влево откладываем 2 сантиметра (запас на случай сужения рукава для всех размеров).
Точку 2 соединяем с линией выемки.
При утюжке верхней половинки рукава передний шов оттягивают, а локтевой шов припосаживают.
На рис. 154 показаны на одном чертеже две половинки рукава — верхняя и нижняя.
Поэтому при вырезывании выкройки следует подложить второй лист бумаги и вырезать на одном листе верхнюю, а на другом — нижнюю половинку, причем на подложенном листе лучше вырезать верхнюю половинку, а на чертеже — нижнюю.
Раскрой и пошив
Летнее полупальто раскраивается и шьется так же, как пальто с рукавом реглан (см. "Летнее пальто с рукавом реглан").
