Женское платье

(О с н о в а)

Женское платье неотрезное по линни талии (основа)

Женское платье,
неотрезное по линии талии.

Изображенное на рисунке неотрезное по линии талии платье с нагрудной вытачкой представляет собой основу женского платья, по которой строятся выкройки платьев болee сложных фасонов (см. раздел «Разработка выкроек различных фасонов женской одежды»).

Для построения чертежа выкройки основы женского платья (размер 50) снимают следующие мерки:

длина платья                     109 сантиметров

    »     спины до талии         39         »

    »     переда до талии       54         »

    »     плеча                         14         »

полуокружность шеи           19,5 сантиметра

        »                  груди         50         »

        »                  талин         40        »

        »                  бедер         52        »

Построение чертежа выкройки

Вычерчиваем прямоугольник АВСД, вертикальные линии которого АД и ВС равны 109 сантиметрам - длине платья по мерке, а горизонтальные линии АВ и СД, составляющие ширину платья, равны 54 сантиметрам (полуокружности груди по мерке плюс 4 сантиметра для всех размеров):

50 + 4 = 54 сантиметра.

Глубина проймы.

От точки А вниз по линии АД откладываем 20,7 сантиметра и ставим точку Г (1/3 полуокружности груди по мерке плюс 4 сантиметра для всех размеров):

50 : 3 + 4 = 20,7 сантиметра.

От точки Г проводим вправо горизонтальную линию до пересечения с линией ВС; точку пересечения обозначаем Г1.

Линия талии.

От точки А вниз по линии АД откладываем 39 сантиметров (длину спины до талин по мерке) и ставим точку Т.

От точки Т проводим вправо горизонтальную линию до пересечения с линией ВС; точку пересечения обозначаем Т1.

Линия бедер.

От точки Т вниз по линии АД откладываем 18 сантиметров (для всех размеров) и ставим точку Л, от которой вправо проводим горизонтальную линию до пересечения с линией ВС. Точку пересечения обозначаем Л1.

Ширина спины.

От точки Г вправо по линии ГГ1 откладываем 19,2 сантиметра и ставим точку Г2 (1/3 полуокружности груди по мерке плюс 2,5 сантиметра для всех размеров):

50 : 3 + 2,5 = 19,2 сантиметра.

Из точки Г2 восстанавливаем перпендикуляр па линию АВ, точку пересечения с которой обозначаем П.

Ширина проймы.

От точки Г2 вправо по линии ГГ1 откладываем 12,5 сантиметра и ставим точку Г3 (¼ полуокружности груди по мерке):

50 : 4 = 12,5 сантиметра.

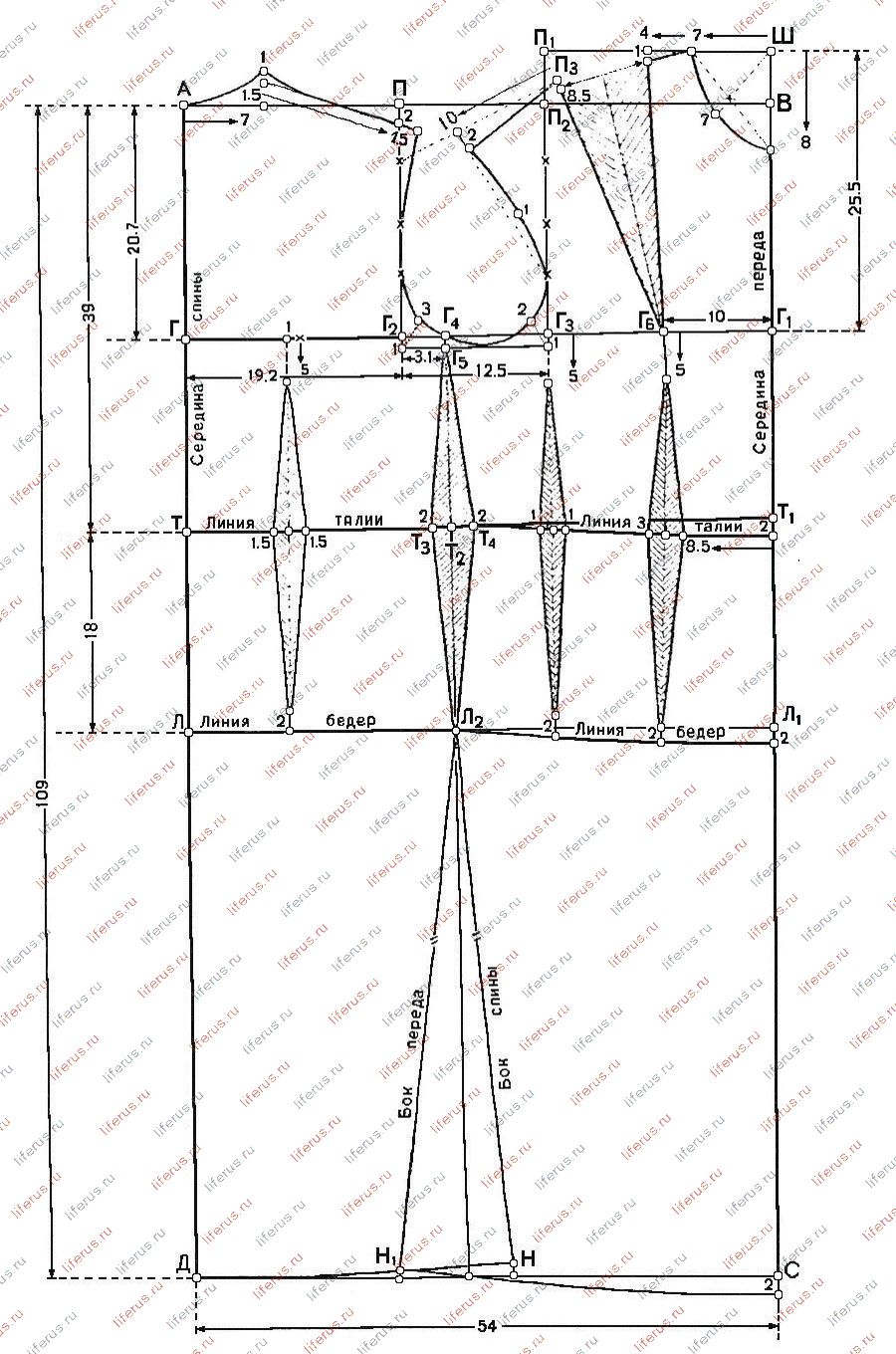

Чертеж выкройки женского платья (основа)

Чертеж выкройки женского платья (основа)

Подъем полочки.

От точки Г,1 вверх по линии ВС и далее откладываем 25,5 сантиметра и ставим точку Ш (½ полуокружности груди по мерке плюс 0,5 сантиметра):

50 : 2 + 0,5 = 25,5 сантиметра.

Из точки Г3 вверх под прямым углом к линии ГГ1 откладываем также 25,5 сантиметра и ставим точку П1; точку пересечения с линией АВ обозначаем П2.

Точки П1 и Ш соединяем.

Линия бока.

От точки Г2 вправо по линии ГГ1 откладываем 3,1 сантиметра и ставим точку Г4 (1/4 ширины проймы):

12,5 : 4 = 3,1 сантиметра.

Из точки Г4 опускаем вниз перпендикуляр на линию СД; точку пересечения с линией TT1 обозначаем Т2, а точку пересечения с линией ЛЛ1 обозначаем Л2.

Спуск проймы.

Из точек Г2 и Г3, вертикальные линии Г2П и Г3П2 продолжаем вниз на 1 сантиметр (для всех размеров).

Точки 1 и 1 соединяем.

Пересечение с линией бока обозначаем Г5.

Вспомогательные точка линии плеча и проймы.

Линии Г2П и Г3П2 делим на четыре равные части каждую.

На этом закапчиваем вспомогательные построения и переходим к вычерчиванию спины, а затем и переда.

Спина

Вырез горловины.

От точки А вправо по линии АВ откладываем 7 сантиметров (1/3 полуокружности шеи по мерке плюс 0,5 сантиметра для всех размеров):

19,5 : 3 + 0,5 = 7 сантиметров.

От точки 7 вверх под прямым углом к линии АВ откладываем 1,5 сантиметра (для всех размеров).

От точки 1,5 вверх откладываем еще 1 сантиметр (для всех размеров). Точки А и 1 соединяем плавной вогнутой линией.

Наклон плеча.

От точки П вниз по линии ПГ2 откладываем 2 сантиметра (для всех размеров).

Линия плеча.

От точки 1,5 (горловина) через точку 2 (наклон плеча) проводим линию плеча длиной 15 сантиметров (длина плеча по мерке плюс 1 сантиметр дли всех размеров на посадку):

14 + 1 = 15 сантиметров.

Точку 1 (горловина) соединяем с линией плеча плавной слегка вогнутой линией.

Линия проймы.

От точки 1 (спуск проймы) по биссектрисе угла откладываем 3 сантиметра (для всех размеров).

Линию проймы проводим от точки 15, через среднюю точку деления линии ПГ2 и точку 3 к точке Г4.

Боковой шов.

От точки Т2 влево по линии ТТ,1 откладываем 2 сантиметра (для всех размеров) и ставим точку Т3.

Линию бокового шва проводим через точки Г4, Г5, Т3, Л2 и далее до пересечения с линией СД.

От точки Т3 по линии бокового шва откладываем длину, равную расстоянию от точки Т до точки Д, и ставим точку Н.

Точку Н соединяем с точкой Д.

Вытачка на линии талии.

Линию ГГ2 делим пополам и от точки деления влево откладываем 1 сантиметр (для всех размеров).

От точки 1 вниз под прямым углом к линии ГГ2 проводим пунктирную линию до пересечения с линией ЛЛ1 и по ней от точки 1 откладываем вниз 5 сантиметров (для всех размеров).

От точки пересечения пунктирной линии с линией талии вправо и влево откладываем по 1,5 сантиметра (для всех размеров).

От линии бедер вверх откладываем 2 сантиметра.

Точки 1,5 и 1,5 соединяем с точками 5 и 2.

Перед

Вырез горловины.

От точки Ш влево по линии П1Ш откладываем 7 сантиметров (1/3 полуокружности шеи по мерке плюс 0,5 сантиметра для всех размеров):

19,5 : 3 + 0,5 = 7 сантиметров.

От точки Ш вниз но линии СШ откладываем 8 сантиметров (1/3 полуокружности шеи по мерке плюс 1,5 сантиметра для всех размеров):

19,5 : 3 + 1,5 = 8 сантиметров.

Точки 7 и 8 соединяем пунктирной линией, делим ее пополам и от точки Ш через точку деления пунктирной линии откладываем 7 сантиметров (1/3 полуокружности шеи по мерке плюс 0,5 сантиметра для всех размеров):

19,5 : 3 + 0,5 = 7 сантиметров.

Точки 7, 7 и 8 соединяем вогнутой линией.

Длина плеча от выреза горловины до нагрудной вытачки.

От точки 7 влево полиции П1Ш откладываем 4 сантиметра (для всех размеров) и от точки 4 вниз под прямым углом к линии П1Ш откладываем 1 сантиметр (для всех размеров).

Точки 7 и 1 соединяем.

От точки Г1 влево по линии ГГ1 откладываем 10 сантиметров и ставим точку Г6 (вырез горловины по верхней линии плюс 4 сантиметра - длина плеча от выреза горловины до нагрудной вытачки минус 1 сантиметр для всех размеров).

7 + 4 - 1 = 10 сантиметров.

Нагрудная вытачка.

Линию, соединяющую точки 7 и 1, продолжаем н от точки 1 влево (по наклону) откладываем глубину вытачки - 8,5 сантиметра (длина переда до талии по мерке минус полуокружности шеи по мерке, минус длина спины до талии по мерке):

54 - 19,5 : 3 - 39 = 8,5 сантиметра.

Точки 1 и Г6 соединяем, расстояние между ними измеряем, затем от точки Г6 через точку 8,5 проводим линию, равную длине линии вытачки, проведенной от точки 1 до точки Г6, и ставим точку П3 (линии вытачки обязательно должны быть равны между собой).

Длина плеча от нагрудной вытачки до проймы.

Точку П3 соединяем пунктирной линией с верхней точкой деления линии ПГ2 (спина).

Затем от точки П3 по пунктирной линии откладываем влево 10 сантиметров (длина плеча по мерке минус 4 сантиметра - длина плеча от выреза горловины до нагрудной вытачки):

14 - 4 = 10 сантиметров.

Точку 10 и нижнюю точку деления линии П2Г3 соединяем пунктирной линией.

От точки 10 по пунктирной линии откладываем вниз 2 сантиметра (для всех размеров).

Точки 2 и П3 соединяем.

Линия проймы.

Пунктирную линию, соединяющую точку 2 с нижней точкой деления линии П2Г3 делим пополам и от точки деления вправо под прямым углом к пунктирной линии откладываем 1 сантиметр (для всех размеров).

От точки Г3 по биссектрисе угла откладываем 2 сантиметра (для всех размеров).

Линию проймы проводим через точки 2 и 1, нижнюю точку деления линии П2Г3 точку 2, касаясь линии спуска проймы, к точке Г4.

Боковой шов.

От точки Т2 вправо по линии ТТ1 откладываем 2 сантиметра (для всех размеров) и ставим точку Т4.

Линию бокового шва проводим через точки: Г4, Г5,, Т4, Л.2, и далее до пересечения с линией СД.

От точки T4 через точку Л2 откладываем расстояние, равное длине бокового шва спины от точки Т3 до точки Н, и ставим точку Н1.

Оформление линии талии.

От точки Т1 вниз по линии ВС откладываем 2 сантиметра (для всех размеров).

Точки 2 и Т4 соединяем.

Оформление линии бедер.

От точки Л1 вниз по линии ВС откладываем 2 сантиметра (для всех размеров).

Точки 2 и Л2 соединяем.

Оформление линии низа.

Из точки С линию ВС продолжаем вниз на 2 сантиметра (для всех размеров).

Точки 2 и Н1 соединяем.

Вытачка на линии талии (передняя).

От точки 2 (линия талин) влево откладываем 8,5 сантиметра (расстояние Г1Г6 минус 1,5 сантиметра для всех размеров):

10 - 1,5 = 8,5 сантиметра.

Точки 8,5 и Г6 соединяем и по этой линии от точки Г6 вниз откладываем 5 сантиметров (для всех размеров).

От точки 8,5 влево по линии талии откладываем 3 сантиметра (для всех размеров).

Точки 5 и 3 соединяем.

Глубину передней вытачки делим пополам и от точки деления вниз проводим пунктирную линию, параллельную середине переда, до линии бедер, от точки пересечения с которой вверх откладываем 2 сантиметра (для всех размеров).

Точку 2 соединяем с точками 8, 5 и 3.

Вытачка на линии талии (боковая).

От точки Г3 вниз проводим пунктирную линию под прямым углом к линии ГГ1 до линии бедер, от точки пересечения с которой откладываем вверх 2 сантиметра (для всех размеров).

От точки Г3 вниз по пунктирной линии откладываем 5 сантиметров (для всех размеров).

От точки пересечения с линией талии вправо и влево откладываем по 1 сантиметру (для всех размеров).

Точки 1 и 1 соединяем с точками 5 и 2.

Примечание.

Если полуокружность бедер по мерке вместе с прибавкой 2 сантиметров (для всех размеров) окажется большей, чем по чертежу выкройки, разницу следует разделить на три равные части. 1/3 разницы прибавить к спине по линии бедер, а 2/3 разницы - к переду также по линии бедер.

Например, полуокружность бедер по мерке не 52, а 55 сантиметров.

Разница составит 3 сантиметра.

Следовательно, к спине следует прибавить 3:3 = 1 сантиметр, а к переду 3 : 3 х 2 = 2 сантиметра.

Раскрой и пошив.

При построении чертежа выкройки основы женского платья припуски на швы не учитываются.

Подробно о припусках на швы и раскладке на ткань см. в разделе, посвященном моделированию, так как обычно платья по приводимой выше выкройке шьют редко, а на основе ее разрабатывают различные фасоны.

Пошив - см. раздел «Технология».
