Платье с цельнокроеным длинным рукавом и вставным бочком

Платье с цельнокроеным длинным рукавом и вставным бочком

Платье с цельнокроеным
длинным рукавом и
вставным бочком.

На рисунке изображено неотрезное по талии платье с цельнокроеным длинным рукавом и вставным бочком.

Для построения чертежа выкройки такого платья (размер 48) снимают следующие мерки:

длина платья 108 сантиметров

    »     спины до талии 38     »

    »     переда до талии 51   »

    »     плеча 14 сантиметров

полуокружность шеи 18 сантиметров

          »                груди 48           »

полуокружность талии 38 сантиметров

          »                бедер 50         »

длина рукава общая 58             »

    »     рукава до локтя 33 сантиметра

полуокружность запястья 9 сантиметров

При построении чертежа выкройки припуски на швы не учтены.

Построение чертежа выкройки

Вычерчиваем два прямоугольника АВСД (отдельно для спины и переда), вертикальные линии которых АД и ВС равны 108 сантиметрам — длине платья по мерке, а горизонтальные линии АВ и СД, составляющие ширину платья, равны 52 сантиметрам (полуокружности груди по мерке плюс 4 сантиметра для всех размеров):

48 + 4 = 52 сантиметра.

Вспомогательные построения ведем сразу на двух прямоугольниках.

Глубина проймы.

От точки А вниз по линии АД откладываем 20 сантиметров и ставим точку Г (1/3 полуокружности груди по мерке плюс 4 сантиметра для всех размеров):

48 : 3 + 4 = 20 сантиметров.

От точки Г вправо проводим горизонтальную линию до пересечения с линией ВС; точку пересечения обозначаем Г1.

Линия талии.

От точки А вниз по линии АД откладываем 38 сантиметров (длину спины до талии по мерке) и ставим точку Т.

От точки Т вправо проводим горизонтальную линию до пересечения с линией ВС; точку пересечения обозначаем T1.

Линия бедер.

От точки Т вниз по линии АД откладываем 18 сантиметров и ставим точку Л, от которой вправо проводим горизонтальную линию до пересечения с линией ВС; точку пересечения обозначаем Л1.

Ширина спины.

От точки Г вправо по линии ГГ1 откладываем 18,5 сантиметра и ставим точку Г2 (1/3 полуокружности груди по мерке плюс 2,5 сантиметра для всех размеров):

48 : 3 + 2,5 = 18,5 сантиметра.

Из точки Г2 под прямым углом к линии ГГ1 проводим линию до пересечения с линией АВ; точку пересечения обозначаем П.

Ширина проймы.

От точки Г2 вправо откладываем 12 сантиметров и ставим точку Г3 (1/4 полуокружности груди по мерке):

48 : 4 = 12 сантиметров.

Подъем полочки.

Линию ВС из точки В продолжаем, из точки Г1 вверх откладываем по ней 24,5 сантиметра и ставим точку Ш (1/2 полуокружности груди по мерке плюс 0,5 сантиметра для всех размеров):

48 : 2 + 0,5 = 24,5 сантиметра.

Из точки Г3 вверх проводим линию, перпендикулярную линии ГГ1, откладываем на ней также 24,5 сантиметра и ставим точку П1; точку пересечения с линией АВ обозначаем П2.

Точки П1 и Ш соединяем.

Вспомогательная линия.

Расстояние Г2Г3 делим пополам и точку деления обозначаем Г4.

Из точки Г4 опускаем перпендикуляр на линию СД, точку пересечения с которой обозначаем Н.

Линия бока.

От точки Г2 вправо, а от точки Г3 влево откладываем по 2 сантиметра (для всех размеров) и ставим точку Г5.

Из точки Г5 опускаем перпендикуляр на линию СД.

Точку пересечения с линией TT1 обозначаем Т2, точку пересечения с линией ЛЛ1 обозначаем Л2.

Вспомогательные точка линии плеча.

Линии ПГ2 и П2Г3 делим на четыре равные части.

На этом заканчиваем вспомогательные построения и приступаем к построению спины, а затем переда и вставного бочка.

Спина

Вырез горловины.

От точки А вправо по линии АВ откладываем 6,5 сантиметра (1/3 полуокружности шеи по мерке плюс 0,5 сантиметра для всех размеров):

18:3 + 0,5 = 6,5 сантиметра.

От точки 6,5 вверх иод прямым углом к линии АВ откладываем 1,5 сантиметра, от точки 1,5 вверх — 1 сантиметр, а затем от точки 1 вверх — еще 1,5 сантиметра (для всех размеров).

Точки А и 1,5 (верхнюю) соединяем вогнутой линией.

Наклон плеча.

От точки П вниз по линии Г2П откладываем 1,5 сантиметра (для всех размеров).

Вспомогательная линия плеча.

От точки 1,5 (нижняя точка горловины) через точку 1,5 (наклон плеча) проводим линию длиной 15 сантиметров (длина плеча по мерке плюс 1 сантиметр для всех размеров):

14 + 1 = 15 сантиметров.

От точки 15 линию плеча продолжаем вправо произвольно.

Точку 1 (горловина) плавной линией соединяем с линией плеча.

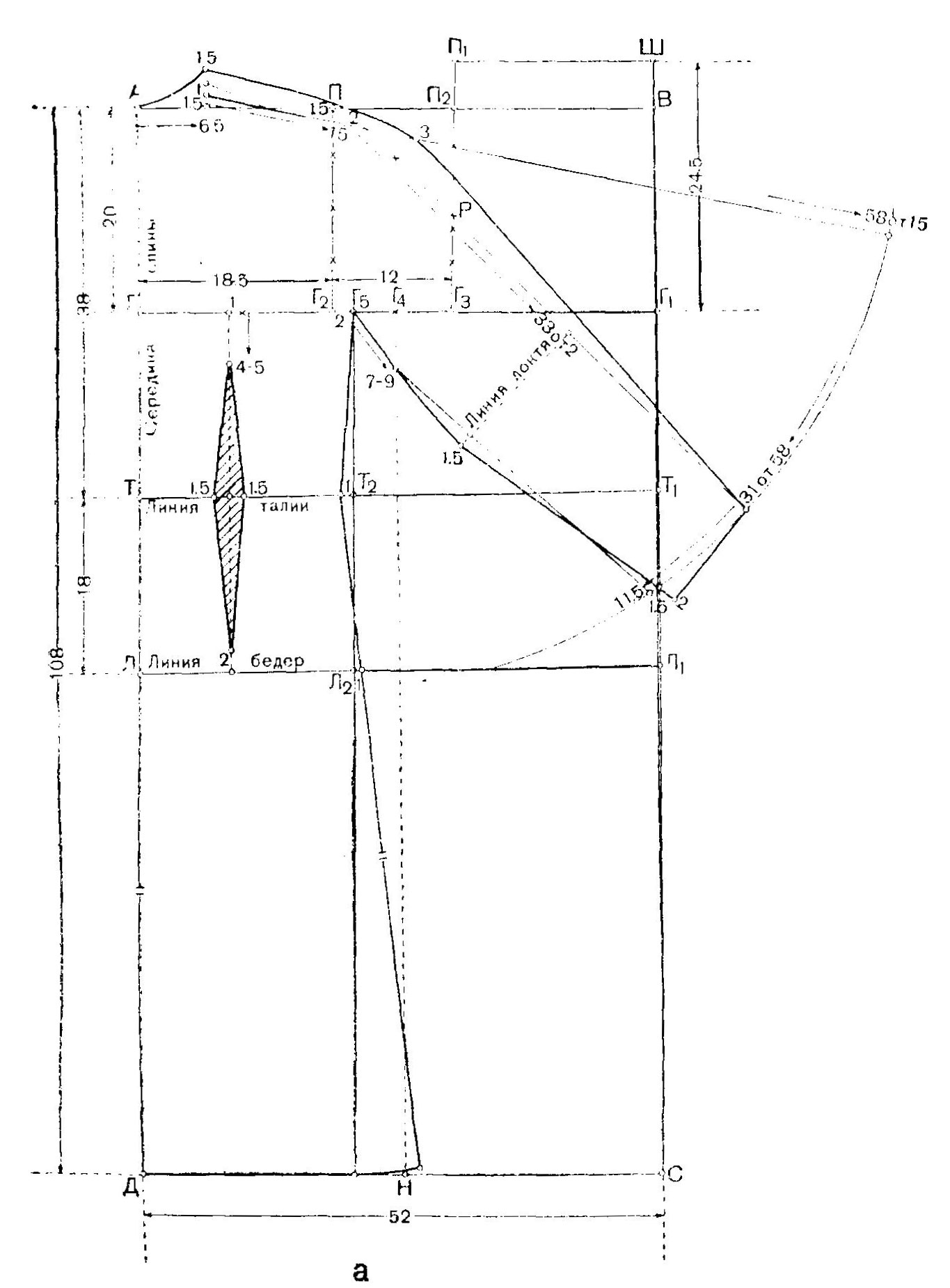

Чертеж выкройки спины платья с цельнокроеным длинным рукавом и вставным бочком

Чертеж выкройки спины платья с цельнокроеным
длинным рукавом и вставным бочком.

Линия плеча и цельнокроеного рукава.

От точки 15 (плечо) вправо откладываем 58 сантиметров (длину рукава по мерке).

Затем от точки 15 (плечо) через точку 58 проводим вспомогательную линию — полуокружность.

От точки 15 (плечо) вертикально вверх откладываем 2 сантиметра (для всех размеров).

Точки 1,5 (верхняя точка горловины) и 2 соединяем.

От точки 58 по вспомогательной линии вниз откладываем 31 сантиметр.

Точки 2 (плечо) и 31 соединяем.

От точки 2 (плечо) по вспомогательной линии вниз откладываем 33 сантиметра (длину рукава до локтя по мерке).

Расстояние от точки 2 (плечо) до точки 33 делим пополам, точку деления обозначаем Р.

Расстояние от точки Р до точки 2 (плечо) делим пополам, от точки деления вверх под прямым углом к вспомогательной линии откладываем 3 сантиметра (для всех размеров).

Линию цельнокроеного рукава проводим от точки 2 (плечо) через точки 3 и 31.

Нижняя линия цельнокроеного рукава.

От точки Г5 до пересечения с пунктирной линией Г4Н проводим линию длиной 7-9 сантиметров (для всех размеров).

От точки 31 вниз по вспомогательной полуокружности откладываем 11,5 сантиметра (полуокружность запястья но мерке плюс 2,5 сантиметра для всех размеров):

9 + 2,5 = 11,5 сантиметра.

Точки 7-9 и 11,5 соединяем.

Из точки 33 опускаем перпендикуляр пунктирной линией на нижнюю вспомогательную линию рукава и удлиняем ее вниз на 1,5 сантиметра (для всех размеров).

Отточки 11,5 вверх по вспомогательной полуокружности откладываем 1,5 сантиметра (для всех размеров).

Нижнюю линию рукава проводим через точки 7-9, 1,5 (на линии локтя), 1,5 (на вспомогательной полуокружности) и продолжаем ее на 2 сантиметра.

Точки 2 и 31 соединяем.

Боковой шов и линия низа.

От точки Т2 влево по линии ТТ1 откладываем 1 сантиметр (для всех размеров).

От точки Л2 вправо по линии ЛЛ1 откладываем 1 сантиметр (для всех размеров).

Линию бокового шва проводим через точки Г5, 1 (на линии талии), 1 (на линии бедер) вниз до пересечения с линией СД.

От точки 1 (линия талии) откладываем вниз по линии бокового шва длину, равную длине от точки Т до точки Д (спины).

Намеченную точку соединяем с линией СД.

Вытачка на линии талии.

Расстояние ГГ2 делим пополам и от точки деления влево по линии ГГ1 откладываем 1 сантиметр (для всех размеров).

Из точки 1 опускаем перпендикуляр на линию бедер, от точки пересечения с которой откладываем вверх 2 сантиметра (для всех размеров).

От точки 1 (на линии ГГ1) вниз по перпендикуляру откладываем 4-5 сантиметров (для всех размеров).

От точки пересечения линии талии вправо и влево по линии ТТ1 откладываем по 1,5 сантиметра (для всех размеров).

Точки 1,5 и 1,5 соединяем с точками 4-5 и 2.

Перед

Вырез горловины.

От точки Ш влево по линии П1Ш откладываем 6,5 сантиметра (1/3 полуокружности шеи по мерке плюс 0,5 сантиметра для всех размеров):

18 : 3 + 0,5 = 6,5 сантиметра.

От точки Ш вниз по линии ШС откладываем 7,5 сантиметра (1/3 полуокружности шеи по мерке плюс 1,5 сантиметра для всех размеров):

18 : 3 + 1,5 = 7,5 сантиметра.

Точки 6,5 и 7,5 соединяем пунктирной линией, делим ее пополам и от точки Ш через точку деления пунктирной линии откладываем 6,5 сантиметра (1/3 полуокружности шеи по мерке плюс 0,5 сантиметра для всех размеров):

18 : 3 + 0,5 = 6,5 сантиметра.

Точки 6,5 и 7,5 соединяем вогнутой линией.

Длина плеча от выреза горловины до нагрудной вытачки.

От точки 6,5 влево по линии П1Ш откладываем 4 сантиметра (для всех размеров) и от этой точки вниз под прямым углом к линии П1Ш откладываем 1 сантиметр (для всех размеров).

Точки 6,5 и 1 соединяем.

От точки Г1 влево по линии ГГ1 откладываем 9,5 сантиметра и ставим точку Г6 (вырез горловины по верхней линии плюс 4 сантиметра — длина плеча от выреза горловины до нагрудной вытачки, минус 1 сантиметр для всех размеров):

6,5 + 4 - 1 = 9,5 сантиметра.

Точки 1 и Г6 соединяем.

Нагрудная вытачка.

Линию, соединяющую точки 6,5 и 1, продолжаем влево произвольно и от точки 1 (по наклону) откладываем 7 сантиметров — глубину нагрудной вытачки (длина переда до талии по мерке минус 1/3 полуокружности шеи по мерке, минус длина спины до талии по мерке):

51 - 18 : 3 - 38 = 7 сантиметров.

Линию вытачки (от точки 1 до точки Г6) измеряем, затем от точки Г6 через точку 7 проводим линию вытачки, равную длине линии вытачки от точки 1 до точки Г6, и ставим точку П3.

(Линии вытачки обязательно должны быть равны между собой).

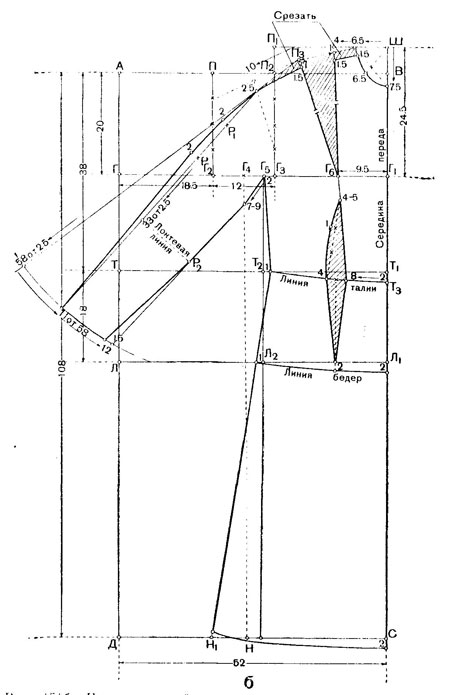

Чертеж выкройки переда платья с цельнокроеным длинным рукавом и вставным бочком

Чертеж выкройки переда платья с цельнокроеным
длинным рукавом и вставным бочком

Линия плеча от нагрудной вытачки и цельнокроеный рукав.

Точку П3 соединяем пунктирной линией с верхней точкой деления линии ПГ2.

От точки П3 влево но пунктирной линии откладываем 10 сантиметров (длина плеча по мерке минус 4 сантиметра — длина плеча от выреза горловины до нагрудной вытачки):

14 - 4 = 10 сантиметров.

Точку 10 соединяем с нижней точкой деления линии П2Г3.

От точки 10 по пунктирной линии вниз откладываем 2,5 сантиметра (для всех размеров) и соединяем точку 2,5 с точкой П3.

От точки П3 через точку 2,5 проводим вспомогательную линию произвольной длины и от точки 2,5 по вспомогательной линии влево откладываем 58 сантиметров (длину рукава по мерке).

От точки 2,5 через точку 58 проводим вспомогательную линию — полуокружность.

От точки 58 вниз но вспомогательной полуокружности откладываем 11 сантиметров.

Точки 11 и 2,5 соединяем и от точки 2,5 вниз по этой линии откладываем 33 сантиметра (длину рукава до локтя по мерке).

Расстояние от точки 2,5 до точки 33 делим пополам и точку деления обозначаем Р.

Расстояние от точки Р до точки 2,5 делим пополам и точку деления обозначаем Р1.

От точек Р и Р1 вверх под прямым углом к вспомогательной линии откладываем по 2 сантиметра (для всех размеров).

Линию цельнокроеного рукава проводим через точки 2,5, 2 и 2 к точке 11.

Линия среза.

От точек 6,5 (верхняя точка горловины), 1 и П3 откладываем вниз по 1,5 сантиметра (для всех размеров).

Линию среза проводим через точки 1,5, 1,5, 1,5 и 2,5.

Нижняя линия цельнокроеного рукава.

От точки Г5 до пересечения с пунктирной линией Г4Н проводим линию длиной 7-9 сантиметров (для всех размеров).

От точки 11 вниз по вспомогательной полуокружности откладываем 12 сантиметров (полуокружность запястья по мерке плюс 3 сантиметра для всех размеров):

9 + 3 = 12 сантиметров.

Точки 12 и 7—9 соединяем.

На проведенную вспомога¬тельную линию из точки 33 опускаем перпендикуляр; точку пересечения обозначаем Р2.

От точки 12 вверх по вспомогательной полуокружности откладываем 1,5 сантиметра.

Точки 7-9, Рг и 1,5 соединяем.

Боковой шов.

От точки Т2 вправо по линии TT1 откладываем 1 сантиметр (для всех размеров).

От точки Л2 влево по линии ЛЛ1 откладываем 1 сантиметр (для всех размеров).

Боковой шов проводим через точки Г5, 1 (на линии талии) и 1 (на линии бедер) до пересечения с линией СД.

Затем от точки 1 (на линии талии) вниз по линии бокового шва откладываем длину, равную длине спины от точки Т до точки Д, и ставим точку Н1.

Оформление линии талии.

От точки Т1 вниз по линии ВС откладываем 2 сантиметра (для всех размеров) и ставим точку Т3.

Точки Т3, и 1 соединяем.

Оформление линии бедер.

От точки Л1 вниз по линии ВС откладываем 2 сантиметра (для всех размеров).

Точки 2 и 1 соединяем.

Оформление линии низа.

Из точки С линию ВС продолжаем вниз на 2 сантиметра (для всех размеров).

Точки 2 и H1 соединяем плавной линией.

Вытачка на линии талии.

От точки Т3 по линии талии влево откладываем 8 сантиметров (расстояние Г1Г6 минус 1,5 сантиметра для всех размеров):

9,5 - 1,5 = 8 сантиметров.

Точки 8 и Г6 соединяем и по этой линии от точки Г6 вниз откладываем 4—5 сантиметра (для всех размеров).

От точки 8 влево откладываем 4 сантиметра (для всех размеров).

Точки 4—5 и 4 соединяем пунктирной линией, делим ее на три равные части и от верхней точки деления влево под прямым углом к пунктирной линии откладываем 1 сантиметр (для всех размеров).

Точки 4—5, 1 и 4 соединяем.

Глубину вытачки на линии талии делим пополам и из точки деления проводим вниз параллельно линии ВС пунктирную линию до пересечения с линией бедер и от точки пересечения вверх откладываем 2 сантиметра (для всех размеров).

Точки 8, 2 и 4 соединяем.

Вставной бочок

Проводим горизонтальную линию произвольной длины, делим ее пополам и точку деления обозначаем Г.

Через точку Г проводим вертикальную линию произвольной длины.

Линия глубины проймы.

От точки Г вправо и влево откладываем по 4 сантиметра и ставим точки Г1 и Г2 (1/2 ширины нроймы минус 2 сантиметра для всех размеров):

12 : 2 - 2 = 4 сантиметра.

Or точек Г1 и Г2 проводим вверх до пересечения с вертикальной линией отрезки длиной 7—9 сантиметров (для всех размеров).

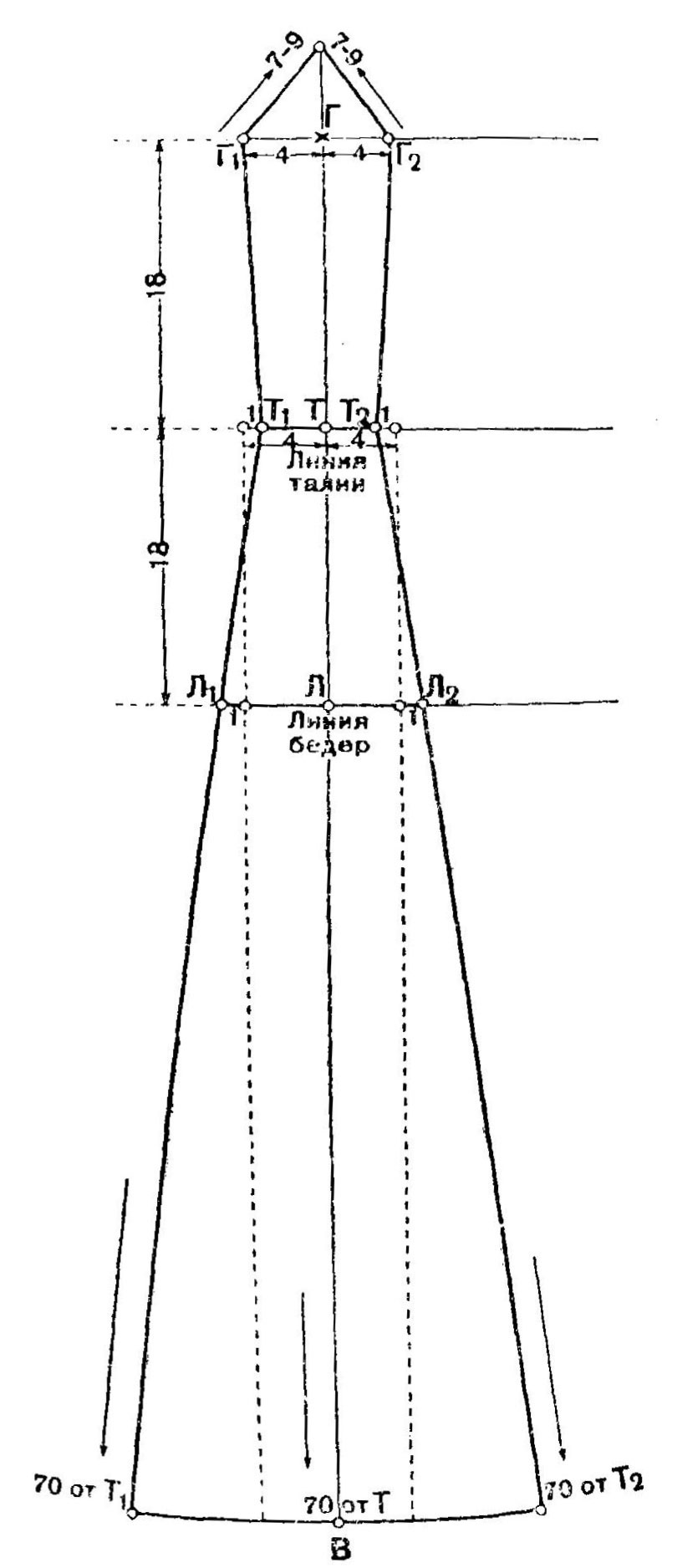

Чертеж выкройки вставного бочка к платью с цельнокроеным длинным рукавом

Чертеж выкройки вставного бочка
к платью с цельнокроеным длинным рукавом

Линия талии.

От точки Г вниз по вертикальной линии откладываем 18 сантиметров и ставим точку Т (длина спины до талии по мерке минус глубина проймы):

38 - 20 = 18 сантиметров.

Через точку Т проводим горизонтальную линию, затем вправо и влево от точки Т откладываем по 4 сантиметра (для всех размеров).

Из точек 4 проводим вниз вертикальные линии произвольной длины, а от точек 4 в сторону точки Т откладываем по 1 сантиметру (для всех размеров) и ставим точки Т1 и Т2.

Точку Г1 соединяем с точкой Т1 и точку Г2 соединяем с точкой Т2.

Линия бедер.

От точки Т вниз откладываем 18 сантиметров (для всех размеров) и ставим точку Л.

Через точку Л проводим горизонтальную линию произвольной длины, откладываем от точек пересечения с пунктирными вертикальными линиями вправо и влево по 1 сантиметру (для всех размеров) и ставим буквы Л1 и Л2.

Длина от линии талии до низа платья.

От точек Т, Т1 и Т2 через точки 1 на линии бедер проводим вниз линии длиной по 70 сантиметров каждая (длина платья по мерке минус длина спины до талии по мерке):

108 - 38 = 70 сантиметров.

Линия низа.

Точки 70 соединяем плавной слегка выпуклой линией.
