Платья - основные чертежи выкроек

Лиф с длинным цельнокроеным рукавом и ластовицей

Лиф с длинным цельнокроеным рукавом и ластовицей

Лиф с длинным
цельнокроеным рукавом
и ластовицей.

На рисунке изображено платье, лиф которого имеет длинный цельнокроеный рукав и ластовицу.

Для построения чертежа выкройки лифа этого платья (размер 48) снимают следующие мерки:

длина спины до талии 38 сантиметров

    »     переда до талии 51 сантиметр

    »     плеча 14 сантиметров

полуокружность шеи 18 сантиметров

        »                  груди 48       »

        »                  талии 38       »

длина рукава 58 сантиметров

    »     рукава до локтя 33 сантиметра

полуокружность запястья 9 сантиметров

При построении чертежа выкройки припуски на швы не учитываются.

Построение чертежа выкройки

Вычерчиваем два прямоугольника АВСД (отдельно для спины и переда), вертикальные линии которых АД и ВС равны 38 сантиметрам — длине спины до талии по мерке, а горизонтальные линии АВ и СД, составляющие ширину лифа, равны 52 сантиметрам (полуокружность груди по мерке плюс 4 сантиметра для всех размеров):

48 + 4 = 52 сантиметра.

Все вспомогательные построения делаем в обоих прямоугольниках.

Глубина проймы.

От точки А вниз по линии АД откладываем 20 сантиметров и ставим точку Г (1/3 полуокружности груди по мерке плюс 4 сантиметра для всех размеров):

48 : 3 + 4 = 20 сантиметров.

Из точки Г вправо проводим горизонтальную линию до пересечения с линией ВС; точку пересечения обозначаем Г1.

Ширина спины.

От точки Г вправо по линии ГГ1 откладываем 18,5 сантиметра и ставим точку Г2 (1/3 полуокружности груди по мерке плюс 2,5 сантиметра для всех размеров):

48 : 3 + 2,5 = 18,5 сантиметра.

Из точки Г2 восстанавливаем перпендикуляр на линию АВ, точку пересечения с которой обозначаем П.

Ширина проймы.

От точки Г2 вправо по линии ГГ1 откладываем 12 сантиметров и ставим точку Г3 (1/4 полуокружности груди по мерке):

48 : 4 = 12 сантиметров.

Подъем полочки.

От точки Г1 вверх по линии ВС и далее откладываем 24,5 сантиметра и ставим точку Ш (1/2 полуокружности груди по мерке плюс 0,5 сантиметра для всех размеров):

48 : 2 + 0,5 = 24,5 сантиметра.

Из точки Г3 вверх под прямым углом к линии ГГ1 откладываем также 24,5 сантиметра и ставим точку П1; точку пересечения с линией АВ обозначаем П2.

Точки П1 и Ш соединяем.

Линия бока.

Расстояние Г2Г3 делим пополам и ставим точку Г4.

Из точки Г4 опускаем перпендикуляр до пересечения с линией СД; точку пересечения обозначаем Н.

Вспомогательные точки плеча.

Линии ПГ2 и П2Г3 делим на четыре равные части.

На этом заканчиваем вспомогательные построения и переходим к построению спины (в одном из прямоугольников) и переда (в другом).

Спина

Вырез горловины.

От точки А вправо по линии АВ откладываем 6,5 сантиметра (1/3 полуокружности шеи по мерке плюс 0,5 сантиметра для всех размеров):

18 : 3 + 0,5 = 6,5 сантиметра.

От точки 6,5 вверх под прямым углом к линии АВ откладываем 1,5 сантиметра, от точки 1,5 вверх — 1 сантиметр, а затем от точки 1 вверх — еще 1,5 сантиметра (для всех размеров).

Точки А и 1,5 (верхнюю) соединяем вогнутой линией.

Если нужно сделать вырез горловины меньше, из точки А линию АД продолжаем вверх на 1 сантиметр и точки 1 и 1,5 (верхнюю) соединяем.

Наклон плеча.

От точки П откладываем вниз по линии ПГ2 1,5 сантиметра (для всех размеров).

Вспомогательная линия плеча.

Соединяем точку 1,5 (нижняя точка горловины) с точкой 1,5 (наклон плеча), продолжаем линию произвольно и откладываем на ней от нижней точки горловины 15 сантиметров (длина плеча по мерке плюс 1 сантиметр на посадку для всех размеров):

14 + 1 = 15 сантиметров.

Точку 1 (горловина) соединяем с линией плеча.

Верхняя линия цельнокроеного рукава.

От точки 15 вправо по линии, соединяющей точки 1,5 и 15, откладываем 58 сантиметров (длину рукава по мерке).

От точки 15 (плечо) вертикально вверх откладываем 2 сантиметра (для всех размеров).

Точки 1,5 (верхняя точка горловины) и 2 соединяем.

От точки 15 через точку 58 проводим вспомогательную линию — полуокружность.

Затем от точки 58 по вспомогательной линии вниз откладываем 31 сантиметр.

Точки 2 (плечо) и 31 соединяем.

От точки 2 вниз по вспомогательной линии откладываем 33 сантиметра (длину рукава до локтя по мерке).

Расстояние от точки 2 (плечо) до точки 33 делим пополам и ставим точку Р.

Расстояние от точки Р до точки 2 делим пополам и ставим точку P1.

От точек Р и Р1 вверх под прямым утлом к вспомогательной линии откладываем по 3 сантиметра (для всех размеров).

Линию цельнокроеного рукава проводим от точки 2 (плечо) через точки 3 и 3 к точке 31.

Боковой шов.

От точки Н влево по линии СД откладываем 2 сантиметра (для всех размеров).

Точки Г4 и 2 соединяем.

Подрез рукава.

От точки Г2 вправо откладываем 2 сантиметра (для всех размеров) и ставим точку Г5.

От точки Г4 вниз по линии, соединяющей ее с точкой 2, откладываем 5 сантиметров.

Линию подреза проводим через точки Г5 и 5.

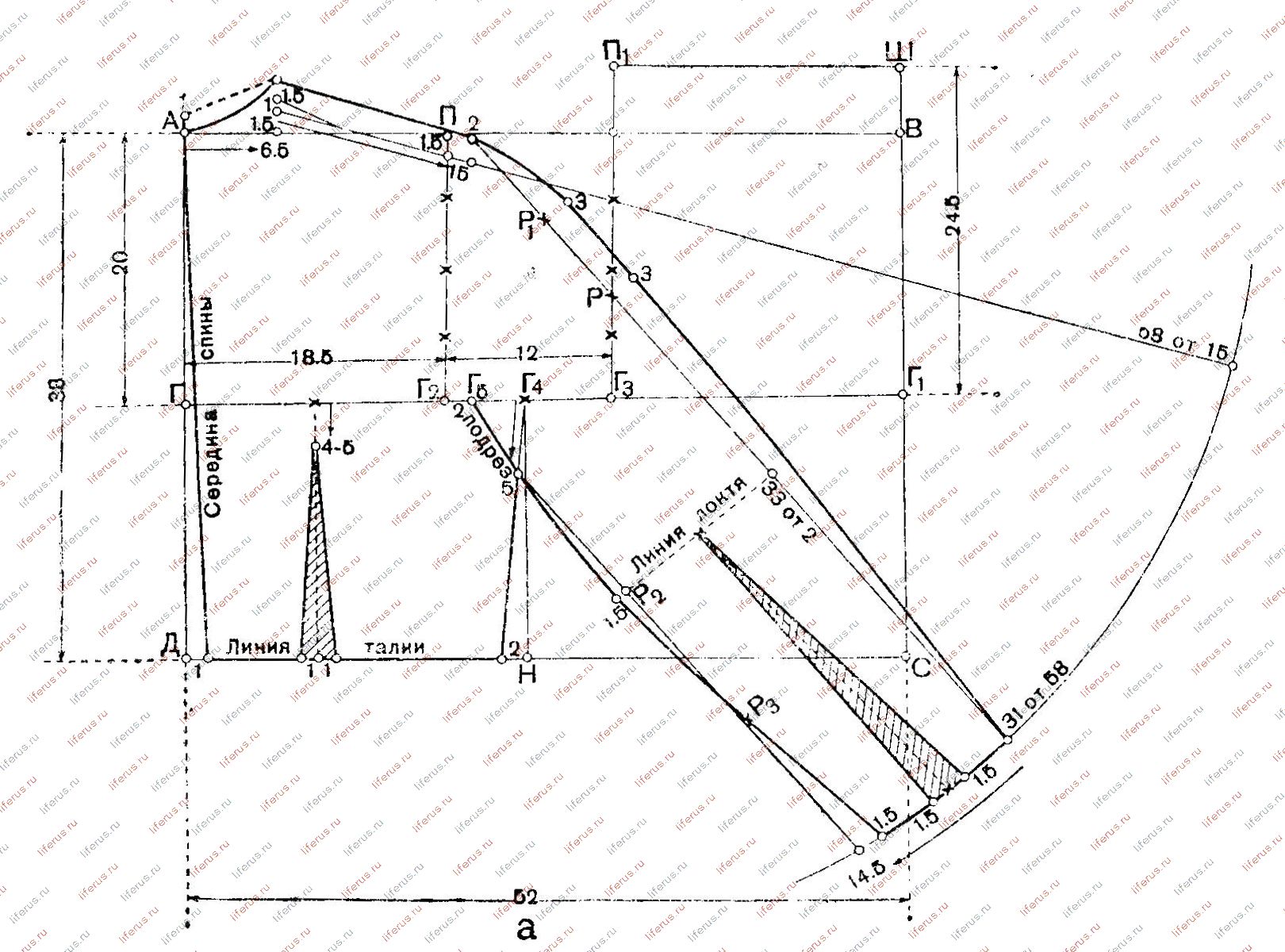

Чертеж выкройки спины лифа с длинным цельнокроеным рукавом и ластовицей

Чертеж выкройки спины лифа
с длинным цельнокроеным рукавом и ластовицей

Нижняя линия цельнокроеного рукава.

От точки 31 вниз по вспомогательной линии откладываем 14,5 сантиметра (полуокружность запястья по мерке плюс 5,5 сантиметра для всех размеров):

9 + 5,5 = 14,5 сантиметра.

Точки 5 (подрез) и 14,5 соединяем.

Из точки 33 (локтевая линия) опускаем перпендикуляр до пересечения с нижней линией рукава и ставим точку Р2.

От точки Р2 линию локтя продолжаем на 1,5 сантиметра (для всех размеров).

Расстояние от точки Р2 до точки 14,5 делим пополам.

Точку деления обозначаем Р3.

От точки 14,5 по вспомогательной линии вправо откладываем 1,5 сантиметра (для всех размеров).

Нижнюю линию рукава проводим от точки 5 через точки 1,5 и Р3 к точке 1,5.

Расстояние от точки 31 до точки 1,5 (нижней) делим пополам и от этой точки деления вправо и влево откладываем по 1,5 сантиметра (для всех размеров), затем линию локтя делим также пополам и точку деления соединяем с точками 1,5.

Середина спины.

От точки Д вправо по линии СД откладываем 1 сантиметр (для всех размеров).

Точки 1 (низ лифа) и А соединяем.

Вытачка на линии талии.

Расстояние ГГ2 делим пополам и из точки деления проводим вниз пунктирную линию, перпендикулярную линии СД, до пересечения с ней.

От точки пересечения вправо и влево по линии талии откладываем по 1 сантиметру (для всех размеров).

От точки деления линии ГГ2 откладываем вниз 4-5 сантиметров (для всех размеров).

Точки 1 и 4-5 соединяем.

Перед

Вырез горловины.

От точки Ш влево по линии П1Ш откладываем 6,5 сантиметра (1/3 полуокружности шеи по мерке плюс 0,5 сантиметра для всех размеров):

18 : 3 + 0,5 = 6,5 сантиметра.

От точки Ш вниз по линии СШ откладываем 7,5 сантиметра (1/3 полуокружности шеи по мерке плюс 1,5 сантиметра для всех размеров):

18 : 3 + 1,5 = 7,5 сантиметра.

Точки 6,5 и 7,5 соединяем пунктирной линией, делим ее пополам и от точки Ш через точку деления пунктирной линии откладываем 6,5 сантиметра (1/3 полуокружности шеи по мерке плюс 0,5 сантиметра для всех размеров):

18 : 3 + 0,5 = 6,5 сантиметра.

Точки 6,5 и 7,5 соединяем плавной вогнутой линией.

Длина плеча от выреза горловины до нагрудной вытачки.

От точки 6,5 влево по линии П1Ш откладываем 4 сантиметра (для всех размеров) и от этой точки вниз под прямым углом к линии П1Ш откладываем 1 сантиметр (для всех размеров).

Точки 6,5 и 1 соединяем.

От точки Г1 влево откладываем 9,5 сантиметра и ставим точку Г5 (вырез горловины по верхней линии плюс 4 сантиметра — длина плеча от выреза горловины до нагрудной вытачки, минус 1 сантиметр для всех размеров):

6,5 + 4 - 1 = 9,5 сантиметра.

Точки 1 и Г5 соединяем.

Нагрудная вытачка.

От точки 1 влево (по наклону) откладываем 7 сантиметров — глубину нагрудной вытачки (длина переда до талии по мерке минус 1/3 полуокружности шеи по мерке, минус длина спины до талии по мерке):

51 - 18 : 3 - 38 = 7 сантиметров.

Линию вытачки от точки 1 (плечо) до точки Г5 измеряем, затем от точки Г5 через точку 7 проводим линию вытачки, откладываем на ней длину линии вытачки, проведенной от точки 1 до точки Г5, и ставим точку П3.

(Линии вытачки обязательно должны быть равны между собой).

Длина плеча от нагрудной вытачки и цельнокроеный рукав.

Точку П3 соединяем пунктирной линией с верхней точкой деления линии ПГ2.

От точки П3 влево по пунктирной линии откладываем 10 сантиметров (длина плеча по мерке минус 4 сантиметра — длина плеча от выреза горловины до нагрудной вытачки):

14 - 4 = 10 сантиметров.

Точку 10 соединяем с нижней точкой деления линии П2Г3.

От точки 10 по пунктирной линии вниз откладываем 2,5 сантиметра (для всех размеров).

От точки П3 через точку 2,5 проводим вспомогательную линию.

Затем от точки 2,5 по вспомогательной линии влево откладываем 58 сантиметров (длина рукава по мерке).

От точки 2,5 через точку 58 проводим вспомогательную линию — полуокружность.

От точки 58 вниз по вспомогательной линии откладываем 11 сантиметров.

Точки 11 и 2,5 (плечо) соединяем.

От точки 2,5 вниз по линии, соединяющей ее с точкой 11, откладываем 33 сантиметра (длина рукава до локтя по мерке).

Расстояние от точки 2,5 до точки 33 делим пополам и ставим точку Р.

Расстояние от точки Р до точки 2,5 делим пополам и точку деления обозначаем Р1.

От точек Р и Р1 вверх под прямым углом к вспомогательной линии откладываем по 2 сантиметра (для всех размеров).

Верхнюю линию цельнокроеного рукава проводим от точки 2,5 через точки 2 и 2 к точке 11.

Линия среза.

От точек 6,5, 1 и П3 откладываем вниз по 1,5 сантиметра (для всех размеров).

Линию среза проводим через точки 1,5, 1,5, 1,5 к точке 2,5.

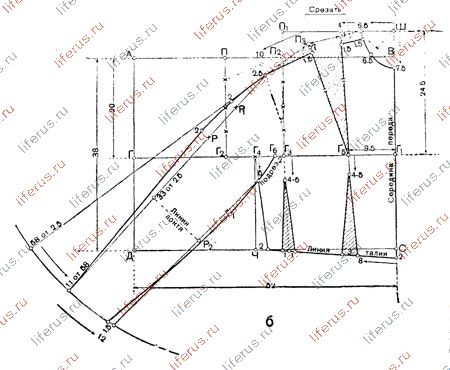

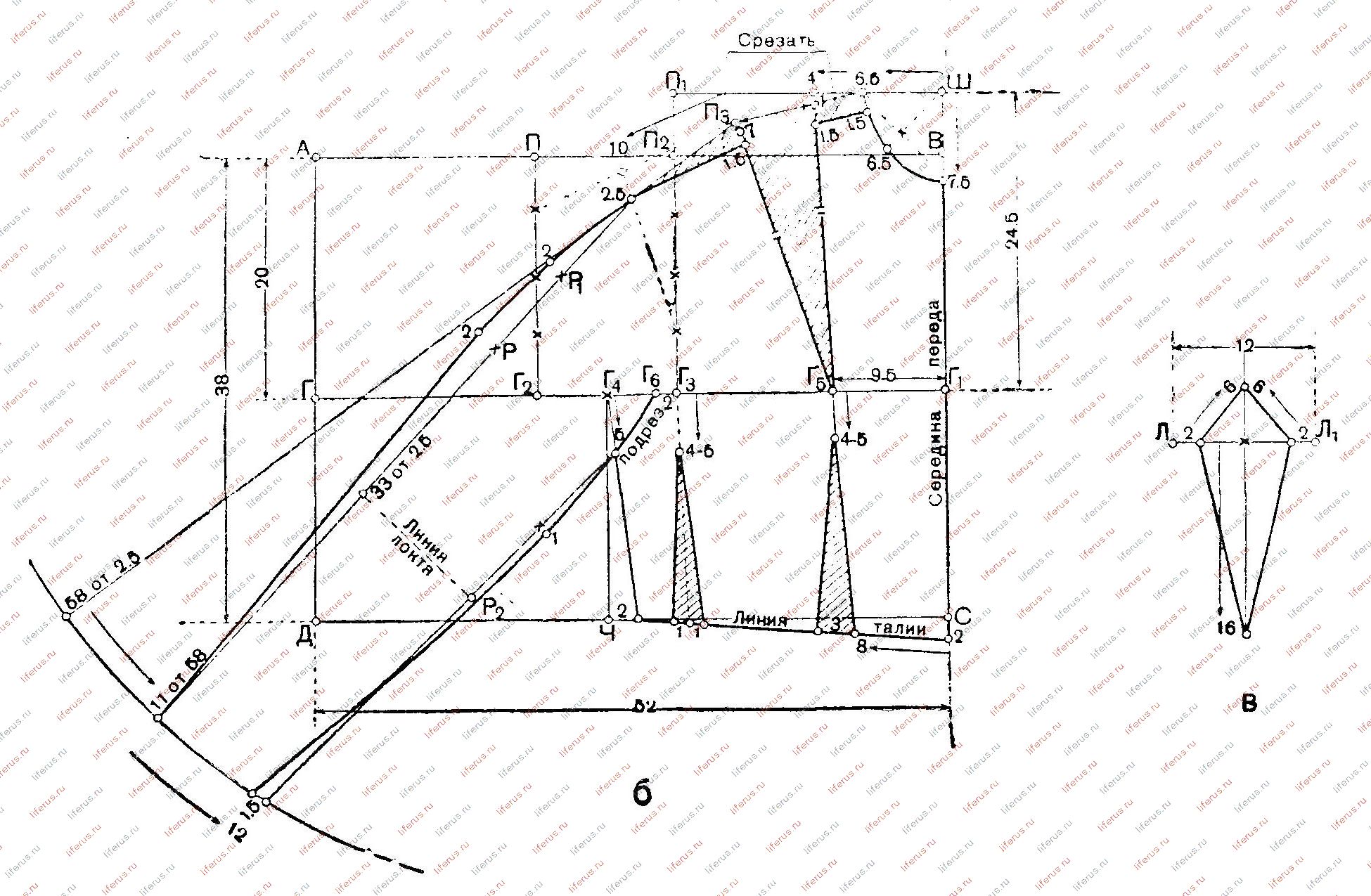

Чертеж выкройки переда лифа с длинным цельнокроеным рукавом и ластовицей

Чертеж выкройки переда лифа
с длинным цельнокроеным рукавом и ластовицей

Боковой шов.

От точки Н вправо по линии СД откладываем 2 сантиметра (для всех размеров).

Точки Г4 и 2 соединяем.

Нижняя линия цельнокроеного рукава.

От точки Г3 влево по линии ГГ1 откладываем 2 сантиметра (для всех размеров) и ставим точку Г6.

От точки Г4 вниз по линии бока откладываем 5 сантиметров (для всех размеров).

Линию подреза проводим через точки Г6 и 5.

От точки 11 (низ рукава) вниз по вспомогательной линии откладываем 12 сантиметров (полуокружность запястья по мерке плюс 3 сантиметра для всех размеров):

9 + 3 = 12 сантиметров.

Точки 12 и 5 (подрез) соединяем.

Из точки 33 опускаем перпендикуляр до пересечения с вспомогательной линией, соединяющей точки 12 и 5, и ставим точку Р2.

Расстояние от точки Р2 до точки 5 делим пополам и от точки деления вниз откладываем 1 сантиметр (для всех размеров).

От точки 12 вверх по вспомогательной полуокружности откладываем 1,5 сантиметра.

Нижнюю линию цельнокроеного рукава проводим от точки 1,5 через точку 1 к точке 5.

Оформление линии талии.

От точки С линию ВС удлиняем вниз на 2 сантиметра (для всех размеров).

Намеченную точку 2 соединяем с точкой 2 (боковой шов).

Вытачка на линии талии (передняя).

От точки 2 (середина переда) влево по линии талии откладываем 8 сантиметров (расстояние от точки Г1 до точки Г5 минус 1,5 сантиметра для всех размеров):

9,5 - 1,5 = 8 сантиметров.

Точки 8 и Г5 соединяем и по этой линии от точки Г5 вниз откладываем 4-5 сантиметров (для всех размеров).

От точки 8 влево по линии талии откладываем 3 сантиметра (для всех размеров).

Точки 4-5 и 3 соединяем.

Вытачка на линии талии (боковая).

Из точки Г3 опускаем вниз вертикальную пунктирную линию до пересечения с линией талии.

От точки пересечения с линией талии вправо и влево откладываем по 1 сантиметру (для всех размеров).

От точки Г3 по пунктирной линии откладываем вниз 4-5 сантиметров (для всех размеров).

Точки 1 и 4-5 соединяем.

Ластовица

Проводим горизонтальную линию ЛЛ1 длиной 12 сантиметров (1/4 полуокружности груди по мерке):

48 : 4 = 12 сантиметров.

От точки Л вправо, а от точки Л1 влево откладываем по 2 сантиметра (для всех размеров).

Затем линию ЛЛ1 делим пополам и через точку деления проводим вертикальную линию произвольной длины.

От точки деления линии вниз по вертикальной линии откладываем 16 сантиметров (для всех размеров).

Точку 16 соединяем с точками 2 (на линии ЛЛ1).

От точек 2 и 2 до пересечения с вертикальной линией проводим линии длиной по 6-7 сантиметров (длина подреза спины и переда).

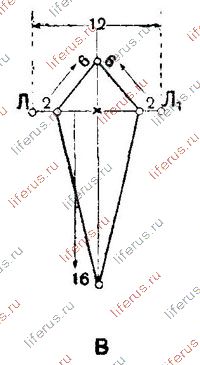

Чертеж выкройки ластовицы лифа с длинным цельнокроеным рукавом и ластовицей

Чертеж выкройки ластовицы лифа
с длинным цельнокроеным рукавом и ластовицей

Вставка ластовицы.

Соединяем следующие точки: точки 5 подреза спины и переда с точкой 6 ластовицы; точку Г6 переда с точкой 2 ластовицы, а точку Г5 спины со второй точкой 2 ластовицы.

Узкий мыс ластовицы (точка 16) вставляем по направлению к низу рукава.
