Рукава - основные чертежи выкроек

Рукав - основа

Вычерчиваем прямоугольник АВСД, вертикальные линии которого АД и ВС равны 60 сантиметрам - длине рукава по мерке, а горизонтальные линии АВ и СД, составляющие ширину рукава, равны 39,4 сантиметра (1/3 полуокружности груди по мерке плюс 3 сантиметра для всех размеров, умноженные на 2):

(50 : 3 + 3) х 2 = 39,4 сантиметра.

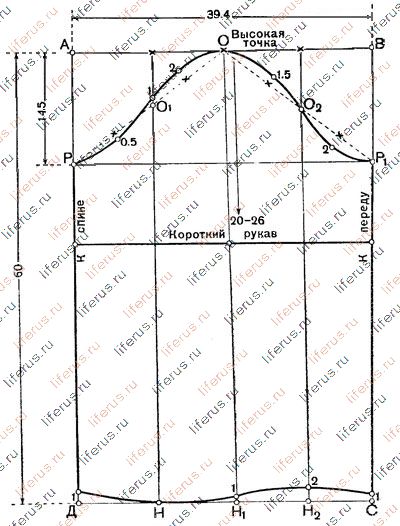

Чертеж выкройки рукава

Высота оката рукава.

От точки А вниз по липни АД откладываем 14,5 сантиметра и ставим точку Р (3/4 глубины проймы блузки минус 1 сантиметр для всех размеров):

20,7 : 4 х 3 - 1 = 14,5 сантиметра.

От точки Р вправо проводим горизонтальную линию до пересечения с линией ВС. Точку пересечения обозначаем P₁.

Вспомогательные линии рукава.

Горизонтальную линию АВ делим на четыре равные части, среднюю точку деления обозначаем О.

Из всех точек деления линии АВ опускаем вниз перпендикуляры до пересечения с линией СД, точки пересечения обозначаем Н, Hj₁ и Н₂ (слева направо).

Линия оката рукава.

Точки Р и О соединяем пунктирной линией.

Точку пересечения ее с вспомогательной линией обозначаем 0₁.

Точки О и Р₁ соединяем пунктирной линией.

Точку пересечения ее с вспомогательной линней обозначаем О₂.

Отрезки пунктирных линий PO₁, 0₁0, 00₂, 0₂Р₁ делим пополам и от точек деления под прямым углом к пунктирной линии откладываем: от отрезка РО₁ — вниз 0,5 сантиметра, а от отрезка 0₁0 - вверх 2 сантиметра, от отрезка 00₂ - вверх 1,5 сантиметра и от отрезка 0₂Р₁ - вниз 2 сантиметра (для всех размеров).

От точки O₁ вверх по вспомогательной линии откладываем 1 сантиметр.

Линию оката рукава проводим от точки Р через точки 0,5, 1, 2, О, 1, 5, 0₂ и 2 к точке Р₁.

О - высокая точка рукава.

Линия низа.

От точек Д, Н₁ и С вверх по вспомогательным линиям откладываем по 1 сантиметру (для всех размеров).

От точки Н₂ вверх по вспомогательной линии откладываем 2 сантиметра (для всех размеров).

Линию низа проводим от точки 1 через точки Н, 1, 2 к точке 1.

Линия короткого рукава.

От точки О вниз откладываем 20 - 26 сантиметров и через намеченную точку проводим горизонтальную линию до пересечения с линиями АД и ВС.
