Рукава - основные чертежи выкроек

Одношовный узкий рукав

Блузка с одношовным
узким рукавом.

На рисунке изображена блузка с узким одношовным рукавом.

Для построения чертежа выкройки такого рукава (размер 50) снимают следующие мерки:

длина рукава 60 сантиметров

    »         »      до локтя 33 сантиметра

полуокружность груди 50 сантиметров

            »             запястья 10       »

Построение чертежа выкройки.

Вычерчиваем прямоугольник АВСД.

Длина рукава.

Вертикальные линии прямоугольника АД и ВС равны 62 сантиметрам (длина рукава по мерке плюс 2 сантиметра для всех размеров):

60 + 2 = 62 сантиметра.

Ширина рукава.

Горизонтальные линии прямоугольника АВ и СД равны 39,3 сантиметра (к 1/3 полуокружности груди по мерке прибавляем 3 сантиметра для всех размеров и сумму умножаем на 2):

(50 : 3 + 3) x 2 = 39,3 сантиметра.

Высота оката.

От точки А вниз по линии АД откладываем 15,5 сантиметра и ставим точку Р (3/4 глубины проймы основного чертежа выкройки блузки, платья — для 50-го размера глубина проймы 20,7 сантиметра):

20,7 : 4 х 3 = 15,5 сантиметра.

От точки Р вправо проводим горизонтальную линию до пересечения с линией ВС; точку пересечения обозначаем P₁.

Линия локтя.

От точки А вниз по линии АД откладываем 33 сантиметра (длину рукава до локтя по мерке) и ставим точку Л.

От точки Л вправо проводим горизонтальную линию до пересечения с линией ВС; точку пересечения обозначаем Л₁.

Вспомогательные линии.

Линию АВ делим на четыре равные части, среднюю точку деления обозначаем буквой О.

Из точек деления и точки О на линии АВ проводим вниз вспомогательные вертикальные линии до пересечения с линией СД.

Точки пересечения с линией СД обо значаем Н, Н₁ и Н₂ (слева направо).

Линия оката рукава.

Точки Р и О и точки О и Р₁ соединяем пунктирными линиями, точки пересечения этих линий с вспомогательными линиями обозначаем О₁ и О₂.

Отрезки пунктирных линий PO₁, O₁O, ОО₂ и О₂P₁ делим пополам и от точки деления каждого отрезка под прямым углом к пунктирной линии откладываем: от отрезка РО₁ вниз — 0,5 сантиметра, от отрезка О₁О вверх — 2 сантиметра, от отрезка ОО₂ вверх — 1,5 сантиметра и от отрезка О₂P₁ вниз — 2 сантиметра (для всех размеров).

От точки О₁ вверх по вспомогательной линии откладываем 1,5 сантиметра (для всех размеров).

Линию оката рукава проводим через точки: Р, 0,5, 1,5, 2, О, 1,5, О₂, 2 к точке Р₁.

О — высокая точка рукава.

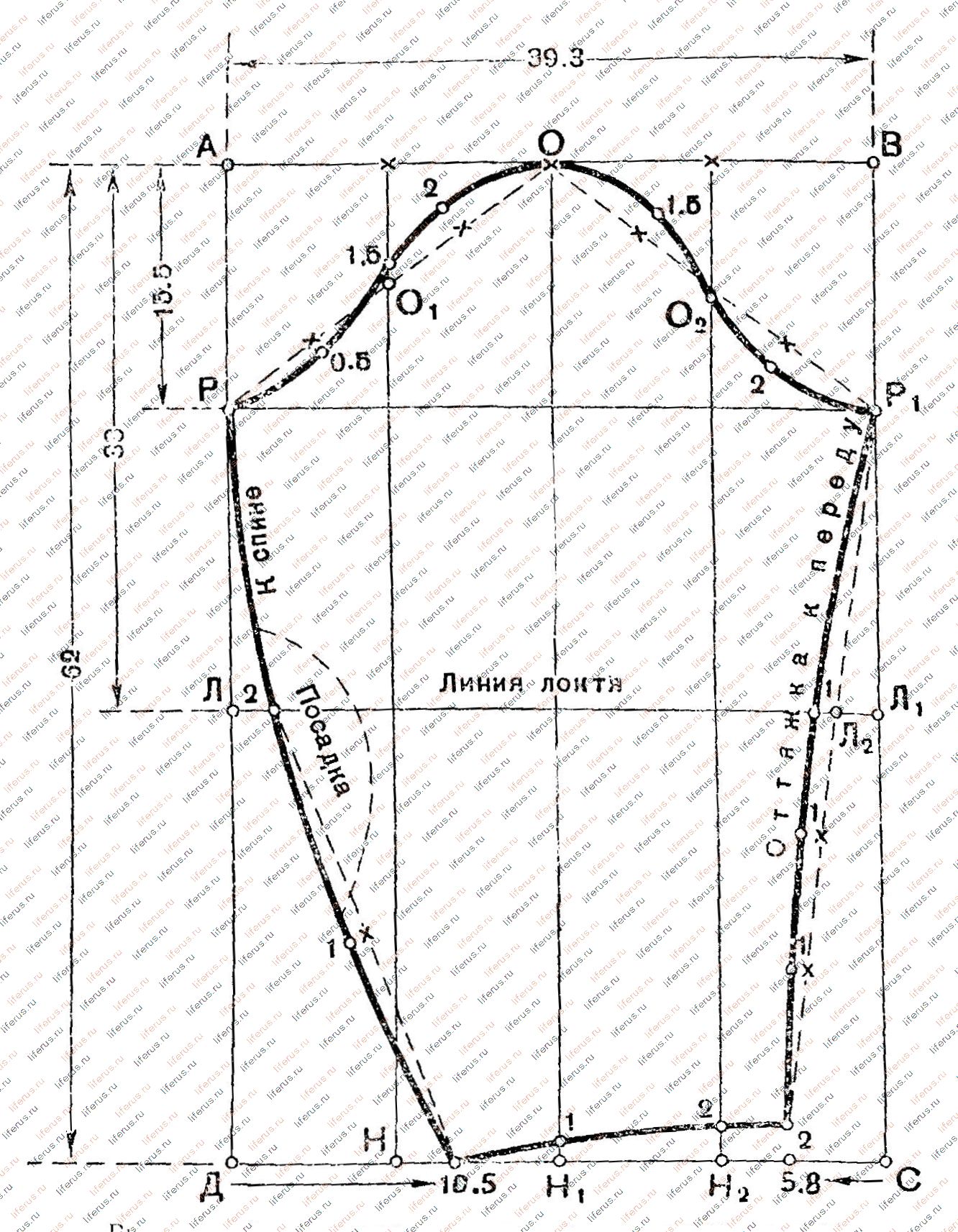

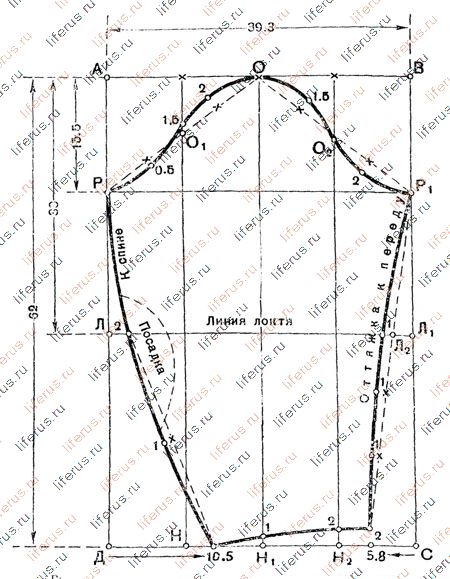

Чертеж выкройки одношовного узкого рукава

Боковые линии рукава.

Ширина по низу рукава равна 22 сантиметрам (окружность запястья по мерке плюс 2 сантиметра для всех размеров):

10 x 2 + 2 = 22 сантиметра.

Разница между шириной рукава на липни РР₁ и шириной рукава внизу составляет 17,3 сантиметра:

39,3 — 22 = 17,3 сантиметра.

От точки Д вправо по линии СД откладываем 10,5 сантиметра (2/3 разницы между шириной рукава и окружностью запястья вместе с прибавкой минус 1 сантиметр):

17,3 : 3 x 2 — 1 = 10,5 сантиметра.

От точки С влево по линии СД откладываем 5,8 сантиметра (1/3 разницы между шириной рукава и окружностью запястья вместе с прибавкой):

17,3 : 3 = 5,8 сантиметра.

От точки Л вправо по линии ЛЛ₁ откладываем 2 сантиметра (для всех размеров).

Точки 2 (на линии ЛЛ₁) и 10,5 соединяем пунктирной линией, делим ее пополам и от точки деления влево под прямым углом к пунктирной линии откладываем 1 сантиметр (для всех размеров).

Через точки Р, 2 и 1 к точке 10,5 проводим плавную слегка выпуклую линию.

От точки 5,8 вверх под прямым углом к линии СД откладываем 2 сантиметра (для всех размеров).

Точки 2 и P₁ соединяем пунктирной линией и точку пересечения ее с линией ЛЛ₁ обозначаем Л₂.

Пунктирную линию от точки Л₂ до точки 2 (линия низа) делим на три равные части.

От точки Л₂ и точек деления пунктирной линии влево под прямым углом к пунктирной линии откладываем по 1 сантиметру (для всех размеров).

Точки Р₁, 1, 1, 1 и 2 (линия низа) соединяем плавной вогнутой линией.

Нижняя линия рукава.

От точки Н₁ вверх по вспомогательной линии откладываем 1 сантиметр (для всех размеров).

От точки Н₂ вверх также по вспомогательной линии откладываем 2 сантиметра.

Нижнюю линию рукава проводим от точки 10,5 через точки 1 и 2 к точке 2.

Во время утюжки по боковой линии к спине делают посадку, а по линии к переду — оттяжку.
