Двухшовный рукав

Жакет прилегающий.

Вычерчиваем прямоугольник АВСД, вертикальные линии которого АД и ВС равны 60 сантиметрам - длине рукава по мерке, а горизонтальные линии АВ и СД соответствующие ширине рукава, равны 18,7 сантиметра (1/3 полуокружности груди по мерке плюс 2 сантиметра для всех размеров):

50 : 3 + 2 = 18,7 сантиметра.

Высота оката.

От точки А вниз по линии АД откладываем 17,5 сантиметра и ставим точку П (3/4 глубины проймы жакета плюс 2 сантиметра для всех размеров):

20,7 : 4 x 3 + 2 = 17,5 сантиметра.

Отточки П вправо проводим горизонтальную линию до пересечения с линией ВС.

Точку пересечения обозначаем П₁.

Линия локтя.

Расстояние ПД (на линии АД) делим пополам, от точки деления вверх откладываем 2 сантиметра (для всех размеров) и ставим точку Л.

От точки Л вправо проводим горизонтальную линию до пересечения с линией ВС.

Точку пересечения обозначаем Л₁.

Верхняя половинка рукава

Передний шов.

От точек П и Д (на линии АД) влево откладываем по 4 сантиметра (для всех размеров).

От точки Л влево откладываем 2 сантиметра (для всех размеров).

Линию переднего шва проводим через точки 4 и 2 к точке 4.

Окат рукава.

От точки П (на линии АД) вверх откладываем 5,2 сантиметра (1/4 глубины проймы жакета):

20,7 : 4 = 5,2 сантиметра.

Линию АВ делим пополам, точку деления обозначаем О.

О — высокая точка рукава.

Точки 5,2 и О соединяем пунктирной линией, делим ее пополам и точку деления соединяем пунктирной линией с тонкой А.

Эту линию делим на три равные части.

Нижнюю точку деления обозначаем О₁.

От точки (на линии ВС) откладываем вверх 5,2 сантиметра (1/4 глубины проймы жакета):

20,7 : 4 = 5,2 сантиметра.

Через точку 5,2 проводим горизонтальную пунктирную линию и на ней вправо откладываем 4 сантиметра.

Расстояние от точки В до точки 5,2 делим пополам и точку деления обозначаем 0₂.

Точки О и О₂ соединяем пунктирной линией, делим ее пополам и вверх от точки деления под прямым углом к пунктирной линии откладываем 1,5 сантиметра.

Линию оката рукава проводим через точки 4, 5,2, О₁, 1,5, О₂ до точки 4.

Локтевой шов.

Линию ЛЛ₁ удлиняем вправо на 4 сантиметра, намеченную точку 4 соединяем с верхней точкой 4 пунктирной линией.

От точки 4 (верхней) откладываем вниз 9 сантиметров.

От точки Д по линии СД откладываем вправо 15 сантиметров (полуокружность запястья по мерке плюс 5 сантиметров для всех размеров):

10 + 5 = 15 сантиметров.

Точки 15 и 9 соединяем пунктирной линией, делим ее пополам и от точки деления вправо под прямым углом к пунктирной линии откладываем 1 сантиметр (для всех размеров).

Линию локтевого шва проводим от точки 4 (конец линии оката рукава), 9, 1 к точке 15 и далее удлиняем линию вниз на 3 сантиметра (для всех размеров).

Линия низа.

Линию низа рукава проводим через точки 4 и Д до точки 3.

Линия сгиба передней части рукава.

От точки Л (на линии ЛЛ₁) вправо откладываем 2 сантиметра (для всех размеров).

Линию сгиба проводим через точки Д, 2, П и далее до пересечения с линией оката рукава.

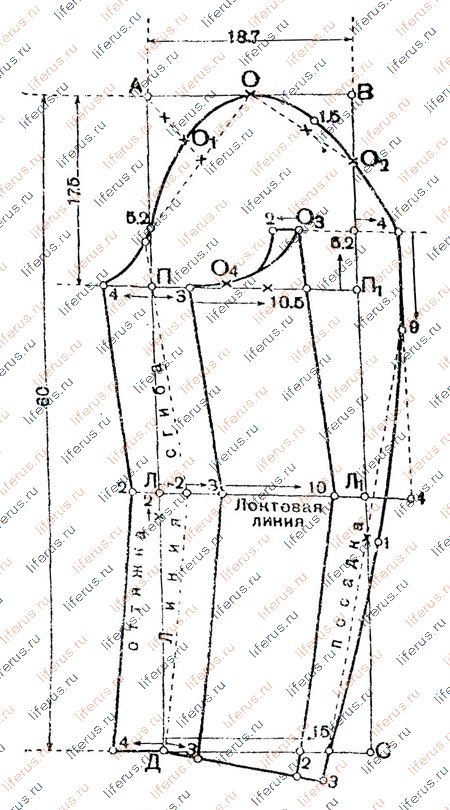

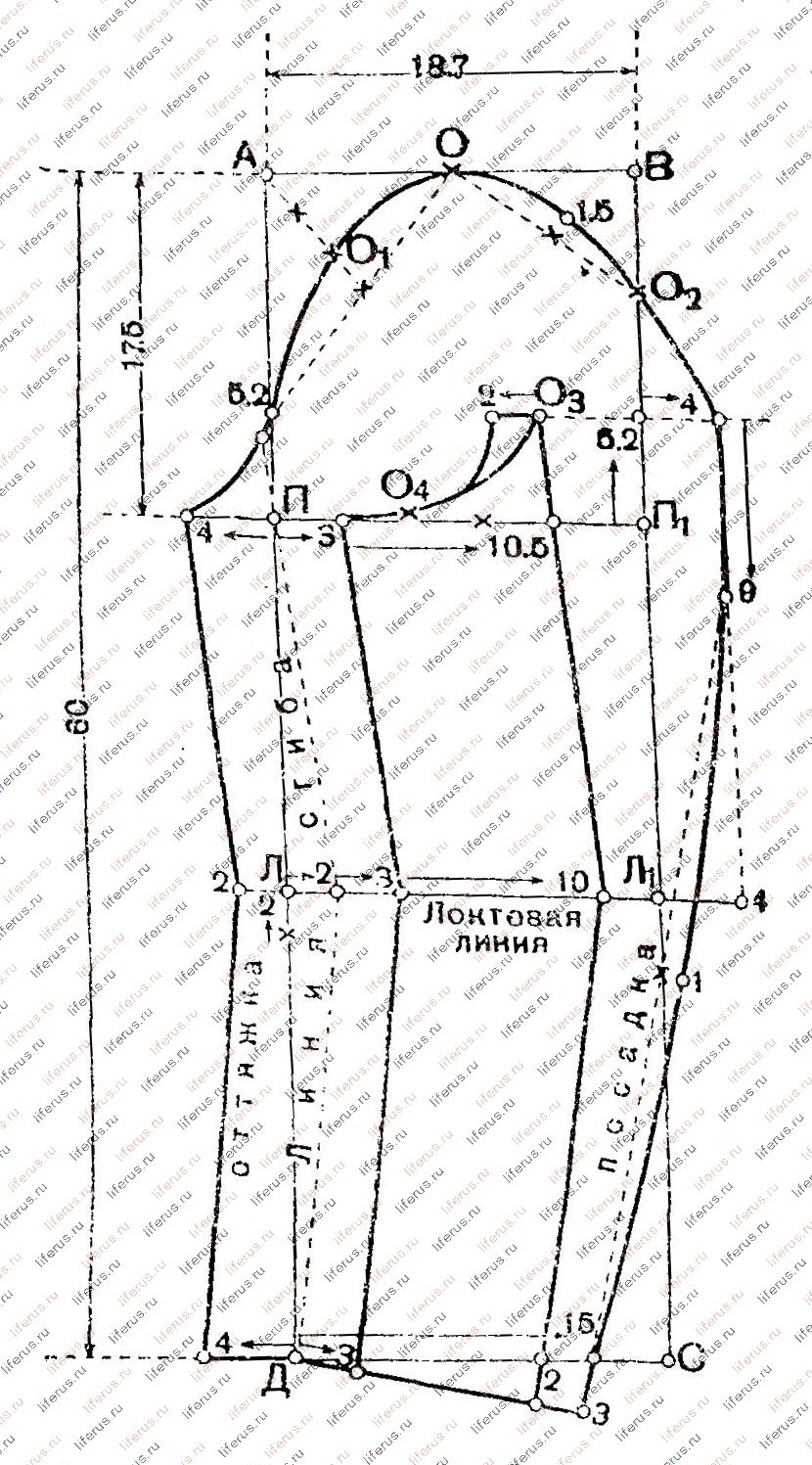

Чертеж выкройки двухшовного рукава.

Нижняя половинка рукава

Передний шов.

От точек П, 2 и Д (на линии сгиба передней части рукава) откладываем вправо по 3 сантиметра.

Точки 3, 3 и 3 соединяем.

Локтевой шов.

От точки 3 (верхней) вправо откладываем по линии ПП₁ 10,5 сантиметра (1/4 полуокружности груди по мерке минус 2 сантиметра для всех размеров):

50 : 4 — 2 = 10,5 сантиметра.

От точки 3 (локтевая линия) вправо откладываем 10 сантиметров (1/4 полуокружности груди по мерке минус 2,5 сантиметра для всех размеров):

50 : 4 — 2,5 = 10 сантиметров.

От точки 3, расположенной в конце локтевого шва верхней половинки рукава на линии низа, откладываем влево по линии низа рукава 2 сантиметра.

Линию локтевого шва проводим через точки 2, 10, 10, 5 и далее до пересечения с пунктирной линией, идущей от точки 5,2.

Точку пересечения обозначаем О₃.

Выемка рукава.

Расстояние от точки 3 на линии ПП₁ до точки 10,5 делим на три равные части.

Точку деления слева обозначаем О₄.

Линию выемки проводим через точки 3, O₄ до точки О₃.

От точки О₃ влево откладываем 2 сантиметра (для всех размеров).

Точку 2 соединяем с линией выемки (запас на случай сужения рукава).

Примечание.

При утюжке верхней половинки рукава по локтевой линии делают посадку, а по линии переднего шва оттяжку.

На рисунке показаны две половинки рукава — верхняя и нижняя.

Поэтому при вырезывании выкройки следует подложить второй лист бумаги и вырезать на одном листе верхнюю, а на другом — нижнюю половинку (лучше на подложенном листе — верхнюю).

Раскрой и пошив

Выкройку раскладывают на ткань так, чтобы долевая нить проходила по длине основных деталей.

При крое делают припуски на швы, так как прибавка на швы не учтена при построении чертежей выкройки.
