Жакет - основные чертежи

Жакет прилегающий

Жакет прилегающий

Жакет прилегающий

На рисунке изображен жакет прилегающий. Для построения чертежа его выкройки (размер 50) снимают следующие мерки:

длина жакета 65 сантиметров

    »     спины до талии 39   »

    »     переда до талии 54 сантиметра

длина плеча 14 сантиметров

полуокружность шеи 19,5 сантиметров

          »               груди 50           »

          »               бедер 52          »

длина рукава 60 сантиметров

полуокружность запястья 10 сантиметров

Построение чертежа выкройки

Вычерчиваем прямоугольник АВСД, вертикальные линии которого АД и ВС равны 65 сантиметрам, то есть длине жакета по мерке, а горизонтальные линии АВ и СД, соответствующие его ширине, равны 55 сантиметрам (полуокружность груди по мерке плюс 5 сантиметров для всех размеров):

50 + 5 = 55 сантиметров.

Глубина проймы.

От точки А вниз по линии АД откладываем 20,7 сантиметра и ставим точку Г (1/3 полуокружности груди по мерке плюс 4 сантиметра для всех размеров):

50 : 3 + 4 = 20,7 сантиметра.

От точки Г вправо проводим горизонтальную линию до пересечения с линией ВС.

Точку пересечения обозначаем Г1.

Линия талии.

От точки А вниз по линии АД откладываем 39 сантиметров и ставим точку Т (длина спины до талии по мерке).

От точки Т проводим вправо горизонтальную линию до пересечения с линией ВС; точку пересечения обозначаем Т1.

Линия бедер.

От точки Т вниз по линии АД откладываем 18 сантиметров (для всех размеров) и ставим точку Л.

От точки Л вправо проводим горизонтальную линию до пересечения с линией ВС; точку пересечения обозначаем Л1.

Ширина спины.

От точки Г вправо по линии ГГ1 откладываем 19,2 сантиметра и ставим точку Г2 (1/3 полуокружности груди по мерке плюс 2,5 сантиметра для всех размеров):

50 : 3 + 2,5 = 19,2 сантиметра.

Из точки Г2 восстанавливаем перпендикуляр до пересечения с линией АВ.

Точку пересечения обозначаем П.

Ширина проймы.

От точки Г2 вправо по линии ГГ1 откладываем 12,5 сантиметра и ставим точку Г3 (1/4 полуокружности груди по мерке):

50 : 4 = 12,5 сантиметра.

Подъем полочки.

От точки Г1 вверх по линии ВС откладываем 25,5 сантиметра и ставим точку Ш (1/2 полуокружности груди по мерке плюс 0,5 сантиметра для всех размеров):

50 : 2 + 0,5 = 25,5 сантиметра.

От точки Г3 (на линии ГГ1) откладываем вверх также 25,5 сантиметра и ставим точку Пг1; точку пересечения с линией АВ обозначаем П2.

Точки П1 и Ш соединяем.

Спуск линии проймы.

Из точек Г2 и Г3 (на линии ГГ1) вертикальные линии продолжаем вниз на 2 сантиметра (для всех размеров).

Точки 2 и 2 соединяем.

Линия бока.

От точки 2 на линии, идущей от точки Г2 (спуск проймы), откладываем вправо 3,1 сантиметра и ставим точку Г4 (1/4 ширины проймы):

12,5 : 4 = 3,1 сантиметра.

От точки Г4 опускаем перпендикуляр до пересечения с линией СД; точку пересечения с линией TT1 обозначаем Т2, точку пересечения с линией обозначаем Л2.

Вспомогательные точки линии плеча и проймы.

Линии ПГ2 и П2Г3 делим на четыре равные части.

Закончив предварительные построения, переходим к вычерчиванию выкройки спины, а затем и переда.

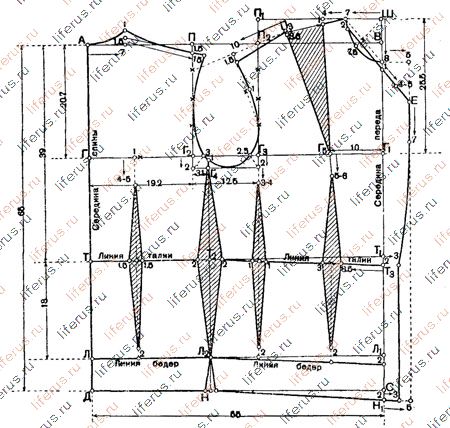

Чертеж выкройки жакета прилегающего

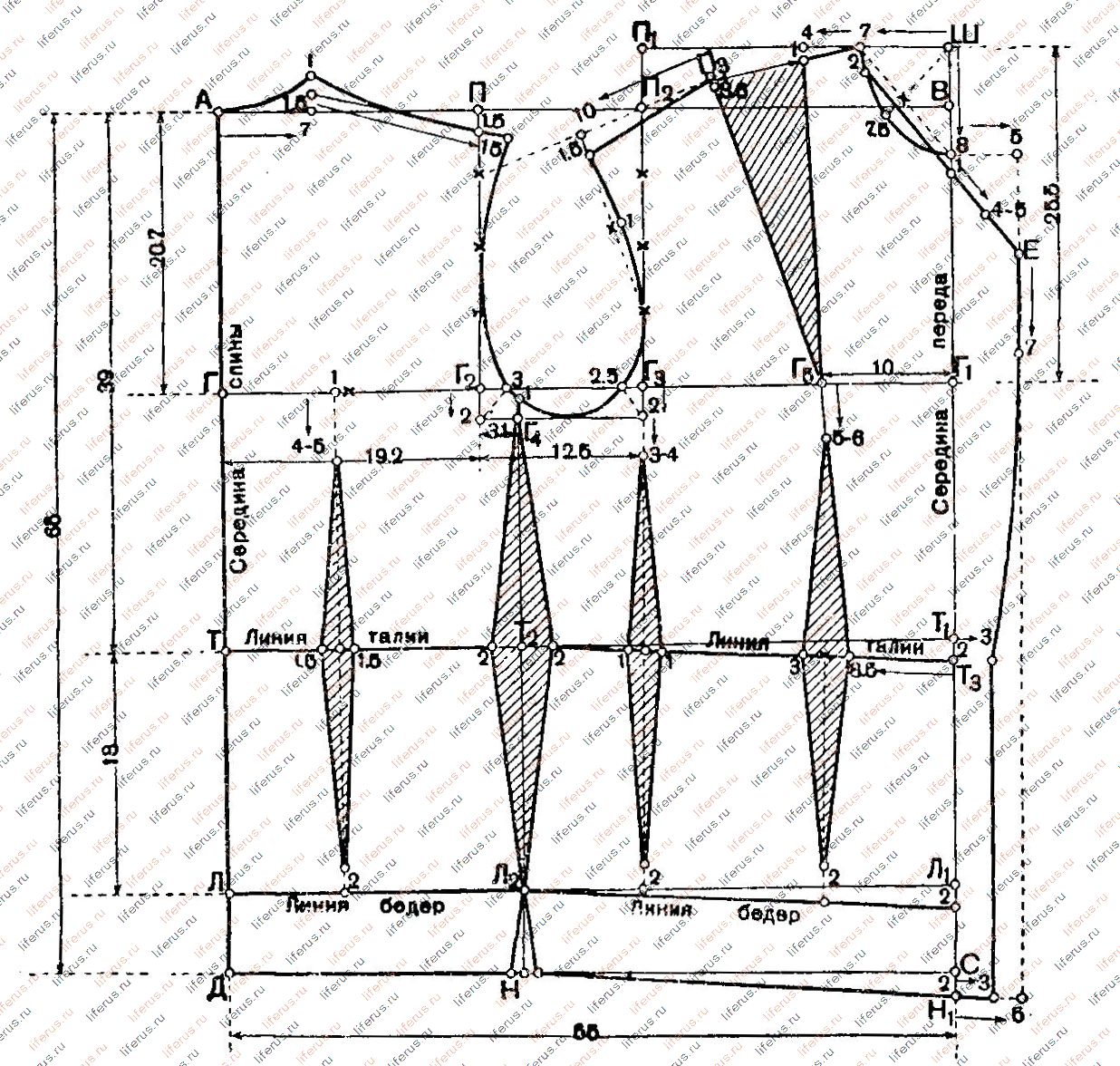

Чертеж выкройки жакета прилегающего.

Спина

Вырез горловины.

От точки А вправо по линии АВ откладываем 7 сантиметров (1/3 полуокружности шеи по мерке плюс 0,5 сантиметра дли всех размеров):

19,5 : 3 + 0,5 = 7 сантиметров.

От точки 7 вверх откладываем 1,5 сантиметра и от этой точки вверх откладываем 1 сантиметр (для всех размеров).

Точки А и 1 соединяем.

Наклон плеча.

От точки П вниз откладываем 1,5 сантиметра (для всех размеров).

Линия плеча.

От точки 1,5 (горловина) через точку 1,5 (наклон плеча) проводим линию плеча длиной 15 сантиметров (длина плеча по мерке плюс 1 сантиметр на посадку для всех размеров):

14 + 1 = 15 сантиметров.

Точку 1 (горловина) соединяем с линией плеча.

Линия проймы.

Угол с вершиной в точке 2 (спуск проймы) делим пополам.

На биссектрисе угла откладываем 3 сантиметра (для всех размеров).

Линию бока от точки Г4 продолжаем вверх на 1 сантиметр (для всех размеров).

Линию проймы проводим через точку 15, среднюю точку деления линии ПГ2 и точку 3 к точке 1.

Боковой шов.

От точки Т2 (на линии ТТ1) влево откладываем 2 сантиметра (для всех размеров).

Линию бокового шва проводим через точки 1, Г4, 2, Л2 до линии СД.

Вытачка на линии талии.

Расстояние ГГ2 (на линии ГГ1) делим пополам и от точки деления влево откладываем 1 сантиметр (для всех размеров).

Из точки 1 опускаем перпендикуляр до пересечения с линией бедер.

От точки пересечения с линией бедер вверх откладываем 2 сантиметра (для всех размеров).

От точки 1 (на линии ГГ1) вниз откладываем 4-5 сантиметров (для всех размеров).

От точки пересечения с линией талии вправо и влево откладываем по 1,5 сантиметра (для всех размеров).

Точки 1,5 и 1,5 соединяем с точками 4-5 и 2.

Перед

Вырез горловины.

От точки Ш влево откладываем 7 сантиметров (1/3 полуокружности шеи по мерке плюс 0,5 сантиметра для всех размеров):

19,5 : 3 + 0,5 = 7 сантиметров.

От точки Ш вниз откладываем 8 сантиметров (1/3 полуокружности шеи по мерке плюс 1,5 сантиметра для всех размеров):

19,5 : 3 + 1,5 = 8 сантиметров.

Точки 7 и 8 соединяем пунктирной линией и делим ее пополам.

Затем от точки Ш через точку деления пунктирной линии откладываем 7,5 сантиметра (сумма расстояний, идущих на построение выреза горловины переда по горизонтальной п вертикальной линии, деленная на 2):

(7 + 8) : 2 = 7,5 сантиметра.

Точки 7, 7,5 и 8 соединяем вогнутой линией.

Длина плеча от выреза горловины до нагрудной вытачки.

От точки 7 влево на линии ШП1 откладываем 4 сантиметра (для всех размеров).

От точки 4 вниз откладываем 1 сантиметр (для всех размеров).

Точки 1 и 7 соединяем.

От точки Г1 влево откладываем 10 сантиметров и ставим точку Г5 (вырез горловины переда по верхней линии плюс 4 сантиметра - длина плеча от выреза горловины до нагрудной вытачки, минус 1 сантиметр для всех размеров):

7 + 4 — 1 = 10 сантиметров.

Точки 1 и Г5 соединяем.

Нагрудная вытачка.

От точки 1 (по наклону) откладываем глубину вытачки 8,5 сантиметра (длина переда до талии по мерке минус 1/3 полуокружности шеи но мерке, минус длина спины до талии по мерке):

54 — (19,5 : 3) — 39 = 8,5 сантиметра.

Линию вытачки от точки 1 до точки Г5 измеряем и затем от точки Г5 через точку 8,5 проводим линию вытачки, равную по длине линии вытачки от точки 1 до точки Г5.

Получившуюся точку обозначаем П3 (линии вытачки должны быть равны между собой).

Длина плеча от нагрудной вытачки до проймы.

Точку П3 соединяем пунктирной линией с верхней точкой деления линии ПГ2 (спины).

Затем от точки П3 по пунктирной линии влево откладываем 10 сантиметров (длина плеча по мерке минус 4 сантиметра — длина плеча от выреза горловины до нагрудной вытачки):

14 — 4 = 10 сантиметров.

Точку 10 и нижнюю точку деления линии П2Г3 соеди¬няем пунктирной линией.

От точки 10 по пунктирной линии вниз откладываем 1,5 сантиметра (для всех размеров).

Точки 1,5 и П3 соединяем.

Линия проймы.

Пунктирную линию от точки 1,5 (конец линии плеча) до нижней точки деления линии П2Г3 делим пополам и от точки деления вправо под прямым углом к пунктирной линии откладываем 1 сантиметр (для всех размеров).

От точки 2 (линия спуска проймы) по биссектрисе угла с вершиной в точке 2 откладываем 2,5 сантиметра (для всех размеров).

Линию проймы проводим через точки 1,5, 1, нижнюю точку деления линии П2Г3, точку 2,5, касаясь линии спуска проймы, к точке 1.

Боковой шов.

От точки Т2 вправо откладываем 2 сантиметра (для всех размеров).

Линию бокового шва проводим через точки 1, Г4, 2, Л2 до пересечения с линией СД.

Точку пересечения обозначаем Н.

Оформление линии талии.

От точки Т1 (на линии ТТ1) откладываем вниз 2 сантиметра (для всех размеров) и ставим точку Т3.

Точки Т1 и 2 (боковой шов) соединяем.

Оформление линии бедер.

От точки Л1 (на линии ЛЛ1) откладываем вниз 2 сантиметра (для всех размеров).

Точки 2 и Л2 соединяем.

Оформление линии низа.

От точки С вертикальную линию ВС продолжаем вниз на 2 сантиметра и ставим точку Н1.

Точки И1 и Н соединяем.

Вытачка на линии талии (передняя).

От точки Т3 (на линии талии) влево откладываем 8,5 сантиметра (расстояние, равное Г1Г5, минус 1,5 сантиметра для всех размеров):

10 — 1,5 = 8,5 сантиметра.

Точки 8,5 и Г5 соединяем.

От точки Г5 вниз откладываем 5-6 сантиметров (для всех размеров).

От точки 8,5 влево откладываем по линии талии 3 сантиметра (для всех размеров).

Глубину передней вытачки от точки 8,5 до точки 3 делим пополам и из точки деления опускаем вниз пунктирную линию, параллельную середине переда, до пересечения с линией бедер.

От точки пересечения с линией бедер вверх откладываем 2 сантиметра (для всех размеров).

Точки 2, 8,5, 5-6 и 3 соединяем.

Вытачка на линии талии (боковая).

Из точки 2 (линия спуска проймы) опускаем вниз пунктирную линию, параллельную середине переда.

От точки пересечения пунктирной линии с линией бедер откладываем вверх 2 сантиметра (для всех размеров).

От точки 2 (спуск проймы) вниз откладываем 3-4 сантиметра (для всех размеров).

От точки пересечения пунктирной линии с линией талии вправо и влево откладываем по 1 сантиметру (для всех размеров).

Точки 1 и 1 соединяем с точками 3-4 и 2.

Прибавка на застежку (борт).

От точек 8 и Н1 (расположенных на линии ВС и ее продолжении) вправо под прямым углом к линии ВС откладываем по 5 сантиметров (для всех размеров).

Точки 8,5 и Н1 соединяем пунктирной линией.

От точки 7 на линии выреза горловины откладываем вниз 2 сантиметра (для всех размеров).

От точки 8 вниз откладываем 1 сантиметр.

Точки 2 и 7 соединяем и через точку 1 проводим прямую линию до пересечения с пунктирной линией.

Точку пересечения обозначаем Е.

От точки Е вниз по пунктирной линии откладываем 7 сантиметров (для всех размеров).

От точек Т3, и H1 вправо откладываем по 3 сантиметра (для всех размеров).

Линию проводим через точки Е, 7, 3 и 3 к точке Н1.

Точку начала пришива воротника намечаем следующим образом: от точки 1 вправо на линии, соединяющей точку 2 (на линии выреза горловины) с точкой Е откладываем 4-5 сантиметров (для всех размеров).

Примечание.

Если полуокружность бедер по мерке вместе с прибавкой 2 сантиметров (для всех размеров) окажется большей, чем по чертежу выкройки, разницу следует разделить на три равные части и 1/3 разницы прибавить к спине по линии бедер, а 2/3 разницы — к переду.

Раскрой и пошив

Выкройку раскладывают на ткань так, чтобы долевая нить проходила по длине основных деталей жакета.

При крое делают припуски на швы, так как прибавка на швы не учтена при построении чертежей выкройки.

Двухшовный рукав

Двухшовный рукав к жакету

Виды бортов для жакета

Двубортный жакет.

Однобортный жакет с воротником.

Воротники к жакету

Воротник с острым мысиком.

Воротник с прямым мысиком.
