Жакет - основные чертежи

Воротники к жакету

Воротник с острым мысиком

Вычерчиваем прямоугольник АВСД, горизонтальные линии которого АВ и СД, составляющие длину воротника, равны 25,5 сантиметра (полуокружность шеи по мерке плюс 4-5 сантиметров — расстояние от середины переда по скосу до начала пришива воротника, плюс 2 сантиметра на мысик):

19,5 + 4 + 2 = 25,5 сантиметра.

а вертикальные линии АД и ВС, соответствующие его ширине, равны 9 сантиметрам (для всех размеров).

Линия пришива.

От точки А вправо по линии АВ откладываем 7 сантиметров (1/3 полуокружности шеи по мерке плюс 0,5 сантиметра для всех размеров):

19,5 : 3 + 0,5 = 7 сантиметров.

От точки В влево по линии АВ откладываем 2 сантиметра.

От точки 2 опускаем перпендикуляр и на нем откладываем 4 сантиметра.

Точки 7 и 4 соединяем пунктирной линией, делим ее пополам и от точки деления вверх под прямым углом к пунктирной линии откладываем 1 сантиметр.

Линию пришива проводим через точки А, 7, 1 к точке 4.

Линия мысика.

Точки 4 и С соединяем.

Нижняя линия воротника.

От точки Д вверх по линии АД откладываем 2 сантиметра.

Точки 2 и С соединяем пунктирной линией и делим ее на три равные части.

От правой точки деления под прямым углом к пунктирной линии откладываем 1 сантиметр.

Нижнюю линию воротника проводим через точки 2 и 1 к точке С.

Чертеж выкройки воротника с острым мысиком

Воротник с прямым мысиком

Жакет
прилегающий

Вычерчиваем прямоугольник АВСД, горизонтальные линии которого АВ и СД равны 21,5 сантиметра (полуокружности шеи по мерке плюс 2 сантиметра для всех размеров) и составляют длину воротника:

19,5 + 2 = 21,5 сантиметра.

а вертикальные линии АД и ВС, составляющие его ширину, равны 9 сантиметрам (для всех размеров).

Линия пришива.

От точки А вправо по линии АВ откладываем 7 сантиметров (1/3 полуокружности шеи по мерке плюс 0,5 сантиметра для всех размеров):

19,5 : 3 + 0,5 = 7 сантиметров.

От точки В вниз по линии ВС откладываем 4 сантиметра.

Точки 7 и 4 соединяем пунктирной линией, делим ее пополам и от точки деления вверх под прямым углом к пунктирной линии откладываем 1 сантиметр.

Линию пришива проводим через точки А, 7 и 1 к точке 4.

Линия мысика.

От точки С влево полиции СД откладываем 2 сантиметра.

Точки 2 и 4 соединяем.

Нижняя линия воротника.

От точки Д вверх по линии АД откладываем 2 сантиметра.

Точки 2 и 2 соединяем пунктирной линией, делим ее на три равные части и от крайней справа точки деления вверх под прямым углом к пунктирной липни откладываем 1 сантиметр.

Нижнюю линию воротника проводим через точки 2 и 1 до точки 2.

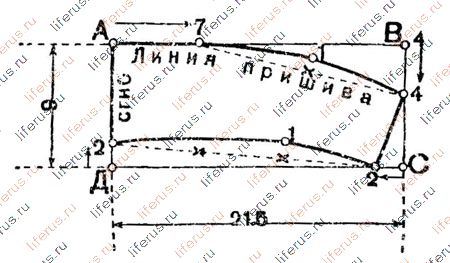

Чертеж выкройки воротника с прямым мысиком.

Раскрой и пошив

Выкройку раскладывают на ткань так, чтобы долевая нить проходила по длине деталей воротника.

При крое делают припуски на швы, так как прибавка на швы не учтена при построении чертежей выкройки.
