Жакет - основные чертежи

Виды бортов для жакета

На рисунках даны построения чертежей выкроек бортов для жакета.

После того как построен основной чертеж выкройки жакета "Жакет прилегающий", вычерчивают борт и воротник в зависимости от выбранного фасона.

Двубортный жакет.

От точек 8, Т3 и Н1 вправо откладываем по 9 сантиметров (для всех размеров) под прямым углом к вертикальной линии.

Точки 8, 9, 9, 9 и Н1 соединяем пунктирной линией.

От точки 7 (начало выреза горловины наверху) по линии выреза горловины откладываем вниз 2 сантиметра (для всех размеров).

От точки 8 вправо по пунктирной линии откладываем 2 сантиметра и от полученной точки откладываем вниз еще 2 сантиметра (для всех размеров).

Линию проводим через точки 7, 2, 8, 2.

Затем откладываем влево по 2 сантиметра от точек 9 на линии талии и линии низа.

От точки 2 (линия талии) вверх откладываем 10 сантиметров (для всех размеров).

От точки 9 (верхней) откладываем влево 1 сантиметр и от точки 1 откладываем вверх еще 1 сантиметр (для всех размеров).

Линию борта продолжаем от точки 2 к точке 1, касаясь пунктирной линии, и далее через точки 10, 2 и 2 к точке H1.

Линию сгиба борта намечаем следующим образом; от точки 7 (линия выреза горловины) откладываем вправо 3 сантиметра.

Точки 3 и 10 соединяем пунктирной линией.

Чертеж выкройки борта для двубортного жакета

Чертеж выкройки борта для двубортного жакета

Однобортный жакет с воротником.

Жакет прилегающий

Жакет
прилегающий

От точек 8 и Н1 откладываем вправо по 5 сантиметров (под прямым углом к вертикальной линии).

Точки 8, 5, 5, и H1 соединяем пунктирной линией.

От точки 7 по вырезу горловины вниз откладываем 2 сантиметра.

От точки 8 вправо на пунктирной линии откладываем 2 сантиметра и от этой точки вниз 2 сантиметра.

Получившуюся точку 2 соединяем с точкой 2 (горловина).

От точки 7 (верх линии горловины) строим перпендикуляр и на нем откладываем вверх 9 сантиметров.

От точки 9 влево под прямым углом откладываем 4 сантиметра и от точки 4 вниз откладываем 3 сантиметра.

Закончив эти вспомогательные построения, приступаем к вычерчиванию воротника.

Точки 3 и 2 соединяем.

От точки 3 через точку 9 проводим линию длиной 6-7 сантиметров.

Затем точки 6-7 и 5 (верхнюю) соединяем пунктирной линией и делим ее на три равные части.

От нижней точки деления влево под прямым углом к пунктирной линии откладываем 1 сантиметр.

Линию воротника продолжаем от точки 6-7 к точке 1 через точку 5 до точки 2.

От точки 5 (верхней) вниз откладываем 3 сантиметра.

От точек Т3 и Н1 вправо под прямым углом к вертикальной линии откладываем по 3 сантиметра.

Линию борта от точки 2 продолжаем через точки 3, 3 и 3 к точке H1.

Воротник вычерчивают вместе с жакетом, а выкраивают отдельно.

Кроме описанного, есть и другие виды воротников для жакета.

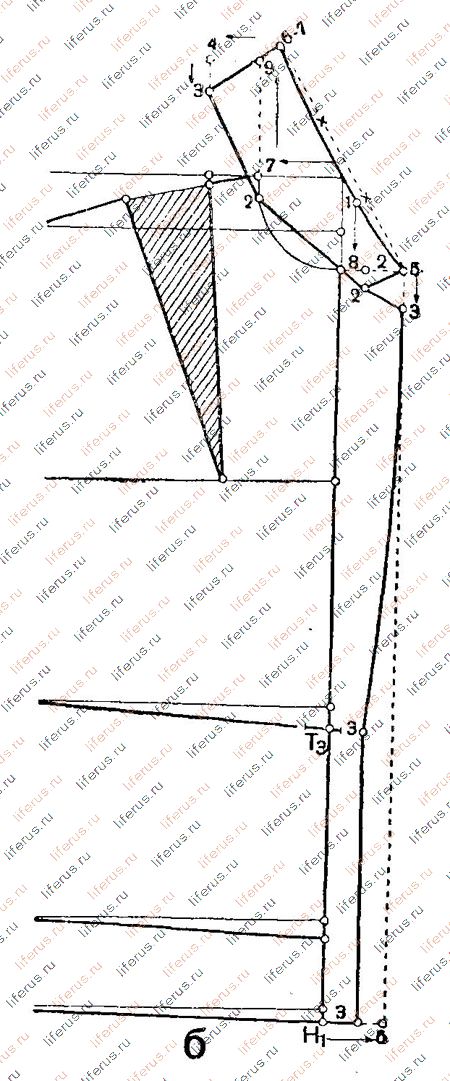

Чертеж выкройки борта для однобортного жакета

Чертеж выкройки борта для однобортного жакета

Приводим раскрой двух наиболее распространенных видов воротников > > >
